Создайте сетку на вращающейся области равномерно
Для анализов вращения, часто бывает полезно убедиться в том, что сетка на вращающейся области является однородной. Это предотвращает искусственные градиенты в потоке из-за вариантов размера сетки.

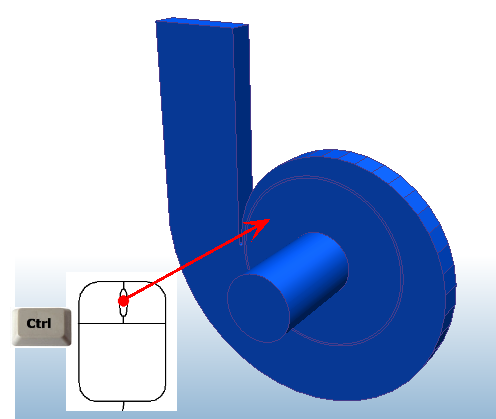

Скройте крыльчатку детали

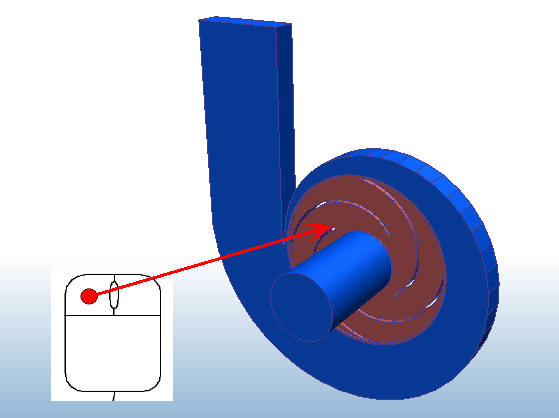

Выберите вращающуюся область
Чтобы изменить размер сети, выполните ОДНО из следующих действий.
- Нажмите «Редактировать» в контекстном меню панели инструментов.
- Щелкните Редактировать на контекстной панели Авто-образмеривание.

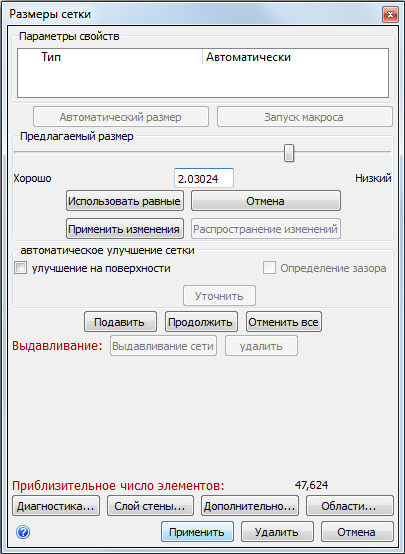

Нажмите кнопку Использовать равные
Отрегулируйте ползунок Регулировка размеров, примерно на 2
Нажмите кнопку Применить изменения.
Нажмите кнопку Отдельные изменения.
Подробнее о кнопке «Использовать равные»
