Результаты: поток и распределение температуры на поверхности ISO

На этом этапе используется поверхность ISO для изучения потока и температуры. Поверхности ISO весьма полезны, т. к. отображают все области в модели, где выбранные величины результатов (скорость воздуха, температура и т. д.) имеют одинаковое значение. Они могут быть окрашены другим цветом, что позволит лучше понять взаимосвязь между двумя величинами, такими как скорость воздуха и температура.

1. Щелкните Iso поверхности на вкладке Результаты.

2. Чтобы создать Iso поверхность, нажмите Добавить на контекстной панели Iso поверхности:

Примечание. Поверните модель, чтобы лучше видеть переднюю часть.

3. Щелкните Редактировать на контекстной панели «Поверхности ISO».

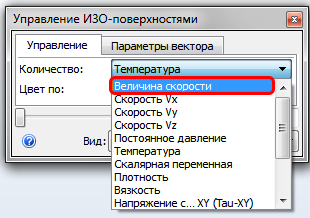

4. Чтобы отобразить изоповерхность при постоянной скорости, задайте вместо значения Количество объектов ISO значение Величина скорости.

5. По умолчанию в качестве единицы измерения величины скорости заданы дюймы в секунду. Необходимо изменить их на футы в минуту.

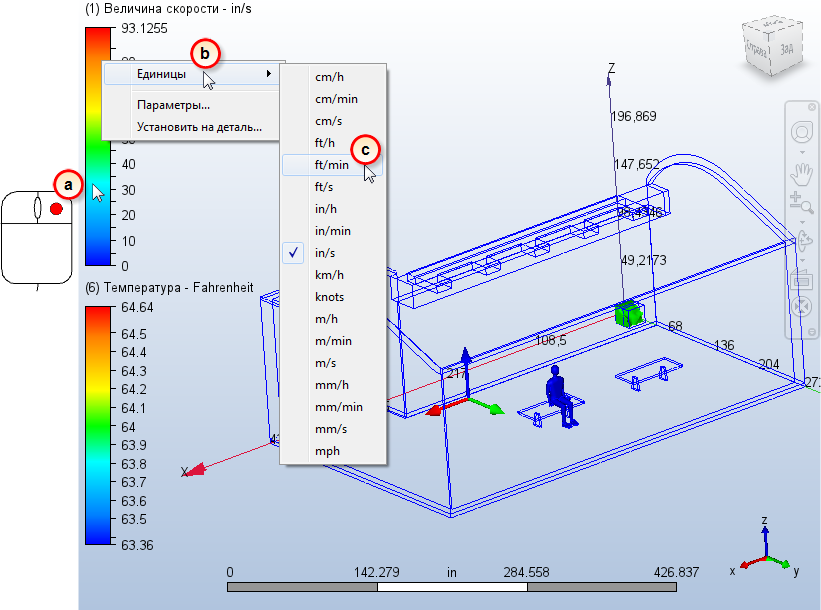

a. Щелкните правой кнопкой мыши легенду «Величина скорости», как показано ниже.
b. Выберите Единицы.
c. В меню щелкните фут/мин.

Примечание. Это позволит отобразить результаты скорости, используя более распространенные в отрасли единицы измерения.

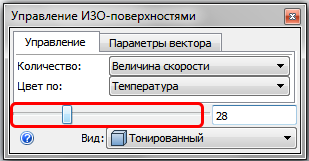

6. В диалоговом окне «Управление ИЗО-поверхностями» измените значение на 28. (Используйте ползунок или просто введите 28 и нажмите Enter.)

Примечание. Таким образом создается изоповерхность, на которой отображается температура всей модели, где поток движется со скоростью 28 фут/мин.

7. Отобразите векторы на изоповерхности.

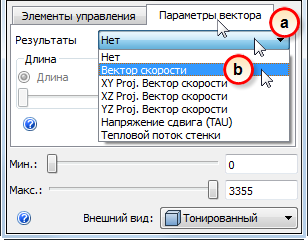

a. Перейдите на вкладку Параметры вектора.
b. Выберите Вектор скорости из меню Результаты.

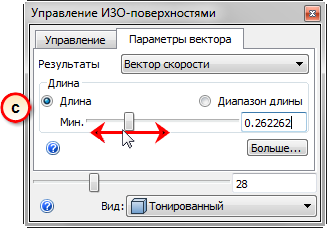

c. Может понадобиться отрегулировать длину вектора для лучшего отображения результатов. Для увеличения размера перетащите ползунок в разделе Длина вправо; для уменьшения — влево.

Примечание. Модель должна выглядеть примерно как на изображении.

Примечание. Это интересный комбинированный вид, на котором можно видеть поведение потока в зале. Форма поверхности ISO создается на основе всех участков потока, который имеет скорость 28 фут/мин. Векторы показывают направление потока в этих местах. Цветом обозначена температура. Обратите внимание, как прохладный воздух из места подачи спускается в зону отдыха. Поскольку воздух нагревается вблизи стен, он поднимается к потолку.

8. Чтобы сохранить сводное изображение, нажмите Сводное изображение на вкладке «Результаты».

Примечание. Это изображение будет сохранено в исследовании проекта. В другом упражнении будут применяться параметры, которые позволят использовать это изображение в сценарии Winter и сравнить два поля температуры/скорости.

9. Поскольку сводное изображение сохранено, можно удалить изоповерхность. Нажмите «Удалить» на контекстной панели «ISO поверхности».

Примечание. В этом упражнении была создана изоповерхность с использованием значения скорости в качестве количества объектов ISO и окрашиванием в соответствии с результатами по температуре. О тепловых характеристиках можно многое узнать, используя температуру как количество объектов ISO. В таком случае будут отображены области с одинаковыми значениями температуры, что очень полезно для определения изменений температуры и воздушного потока.
