Результаты: Оценка комфорта с Средним прогнозируемым голосом

Определение Теплового комфорта, согласно стандарту ASHRAE 55-2004, это:

Душевное состояние, выражающееся в удовлетворении с тепловой окружающей средой.

Тепловой комфорт играет важную роль в проектировании и планировки пространства, занятого людьми. Примеры включают в себя офисы, дома, библиотеки, стадионы и универмаги. Это способ, чтобы охарактеризовать конкретные условия, в котором известная доля пассажиров найдет термически допустимую окружающую среду.

На этом этапе мы будем использовать средний прогнозируемый голос (PMV), чтобы оценить влияние проекта зала и стратегию вентиляции на тепловой комфорт пассажира. Autodesk® CFD расчитывает PMV с использованием нескольких факторов (таких как скорость местного воздушного потока, температура, одежда, скорость обмена веществ, влажность и радиационный теплообмен) чтобы определить, насколько тепло или холодно чувствует себя человек внутри пространства.

1. Убедитесь, что посетитель отображается затененным, а зал отображается как каркас. Если это не нужно, выполните следующие действия:

Щелкните иконку "Вид контура" на панелиБыстрого доступа.

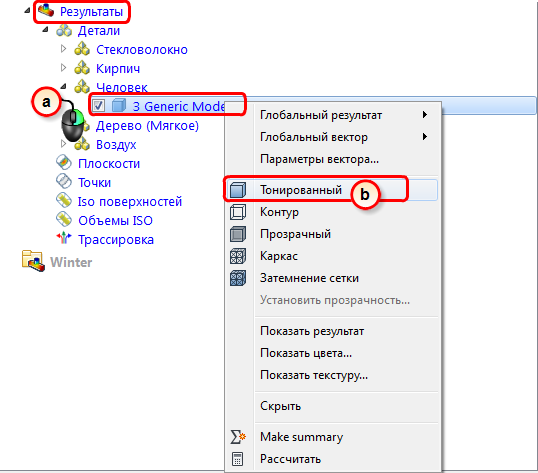

a. В ветве строки проекта Результаты, нажмите правую кнопку мыши на 1Объем (в разделе материала Человек).
b. Нажмите Тонированный в меню.

2. Нажмите Глобальный на вкладке Результаты:

3. Измените отображаемый результат, задав параметр Средний прогнозируемый голос на контекстной панели Глобальный:

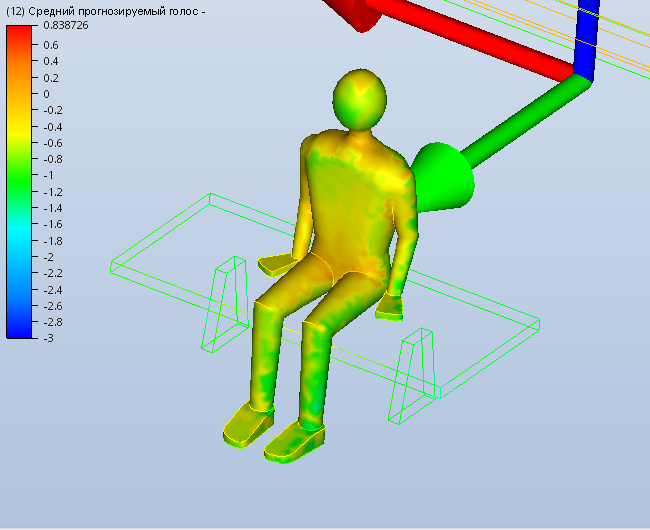

Примечание. Модель должна быть аналогична показанной здесь, но может немного отличаться из-за небольших расхождений в сетке.

Примечание. Для справки: СПГ — это индекс, который позволяет спрогнозировать среднее значение голосов большой группы лиц по семи точкам шкалы восприятия тепла:

Значение	Ощущение
-3	холодно
-2	прохладно
-1	немного прохладно
0	нейтрально
+1	немного тепло
+2	тепло
+3	горячо

На первый взгляд, нашему пассажиру, по-видимому, не слишком много дискомфорта. Нам необходимо сравнить полученные результаты в зимнем сценарий, поэтому мы сначала захватим сводное изображение...

3. Чтобы сохранить сводное изображение, нажмите Сводное изображение на вкладке «Результаты».

Примечание. Как и в других сводных изображениях, мы выполним сопоставление этих результатов с зимним сценарием и сравним результаты по обоим проектным дням.

4. Сейчас рекомендуется сохранить исследование проекта. Нажмите кнопку "Сохранить" на панели инструментов Быстрого доступа:
