Уточнение сети рядом с маркером и на нем
Примечание. Поскольку геометрия простая, распределение сети, которое применяется вокруг обтекателя по умолчанию, необходимо уточнить.

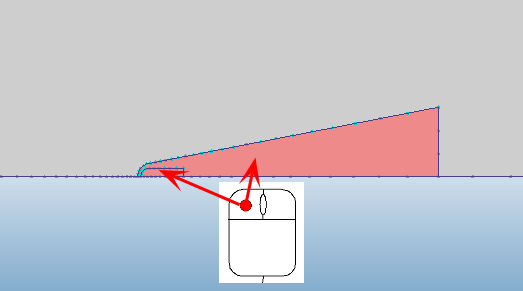

Выберите маркер и область уточнения.
Чтобы изменить размер сети, выполните ОДНО из следующих действий.
- Нажмите «Редактировать» в контекстном меню панели инструментов.
- Щелкните Редактировать на контекстной панели Авто-образмеривание.
Переместите ползунок регулировки размера так, чтобы было значение 0,2.
Нажмите кнопку Использовать равные.
Нажмите кнопку Применить изменения.
Нажмите кнопку Отдельные изменения.
Для добавления элементов по всему периметру маркера необходимо увеличить количество слоев стен.
В контекстном меню "Автоматический размер" нажмите Слои стен.

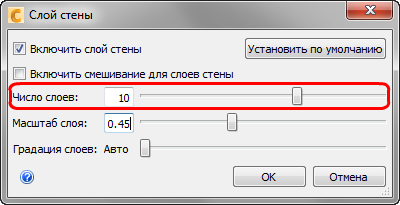

В диалоговом окне "Слои стен" установите для параметра "Число слоев" значение 10 и нажмите OK.
Подробнее об уточнении сетки
