Назначить полное тепловыеделение для чипов
Нажмите Граничные условия на вкладке Настройка.
Задайте режим "Выбор" для Объема из вкладки Настройка.
Если необходимо, скройте корпус и воздушные детали, нажав среднюю кнопку мыши по ним.

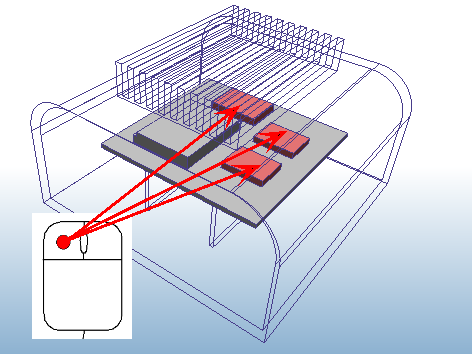

Выберите три чипа.
Откройте диалоговое окно быстрого редактирования Граничные условия ОДНИМ из следующих способов:
- Нажмите «Редактировать» в контекстном меню панели инструментов.
- Нажмите Редактировать на контекстной панели Граничные условия:
Тип = Общее тепловыделение
Единицы = Вт
Общее тепловыделение = 5
Нажмите Применить.
