布尔修改器“选项”卷展栏

布尔修改器的“选项”卷展栏提供与材质相关的控件，并允许您选择布尔方法。

界面

“对齐”图标

将选定运算对象的轴与基础对象对齐。

使用材质

启用后，布尔结果将使用运算对象的材质。

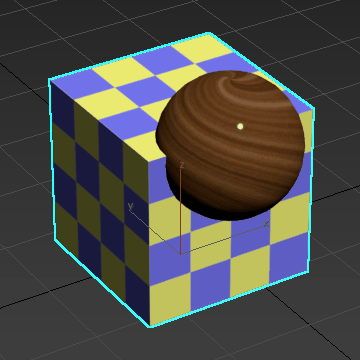

如果布尔运算对象使用与基础对象不同的材质，则在结果中会组合使用这两种材质：

方法

设置布尔运算的执行方式。从下列选项中进行选择：

网格：基础对象仍然是网格对象。
OpenVDB：基础对象将变为体积。选择“OpenVDB”后，运算对象将转换为体积，在其中计算布尔运算。然后，布尔结果将转换回已划分网格的四边形。
使用 OpenVDB 方法可以从无间隙几何体生成与拓扑无关的结果。“OpenVDB”方法可以可靠地计算并缓解网格问题，例如包含多边形错误的运算对象。

这种方法通常在导致传统“网格”方法失败的有问题几何体上会取得成功。但是，您会牺牲原始几何体上的一些细节。要查看使用“OpenVDB”方法的详细工作流示例，请参见使用布尔修改器创建螺丝刀。

仅当“方法”设置为“网格”时，以下选项才可用。

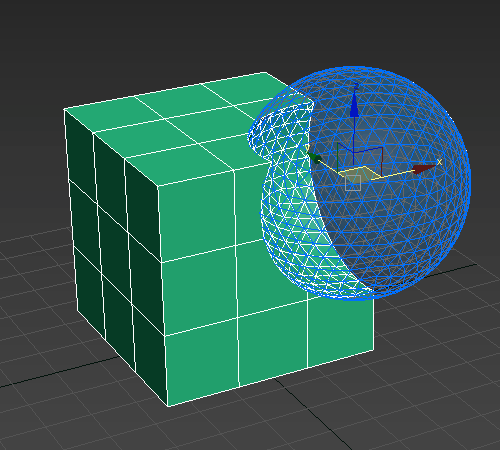

盖印: 仅当运算对象位于运算对象列表中时，此选项才可用。; 启用时，“盖印”会分割面，并将新边添加到基础对象。将在运算对象和基础对象之间插入相交边，而不移除或添加面。; 在以下示例中，球体（运算对象）和方形（基础网格）是统一的。启用“盖印”后，新相交边将插入到方形中：

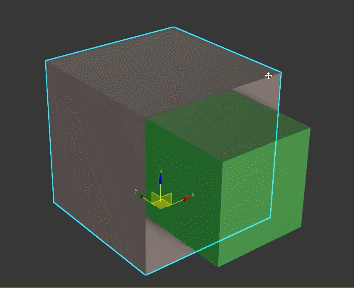

注：盖印运算支持共面运算对象（运算对象的面完全对齐，以便它们接触但不重叠）。

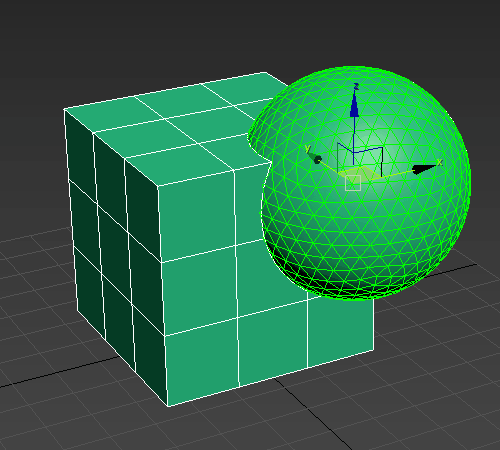

切面: 仅当在运算对象列表中选择了运算对象时，此选项才可用。; 启用时，执行布尔运算，而不将运算对象中的面添加到基础网格中。选定运算对象的面未添加到布尔结果中。启用“切面”以在网格中切一个孔，或使另一对象内网格的某些部分可访问。; 在以下示例中，球体（运算对象）从方形（基础网格）中减去。启用“切面”后，会在方形上切一个孔：

重要：使用“切面”操作会创建一个开放的复合型网格。

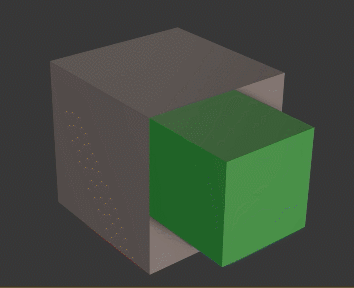

注：切面运算支持共面运算对象（运算对象的面完全对齐，以便它们接触但不重叠）。
保留非平面的面: 相对于运算对象保留非平面的面。
提取选定对象: 从布尔运算中移除选定的运算对象，并使用运算对象的现有几何体和变换创建新对象。
提取副本: 移除选定的运算对象，并创建具有完整修改器堆栈的新对象。

仅当“方法”设置为“OpenVDB”时，以下选项才可用。

体素大小: 控制网格编码为体积的精细程度。体素大小越低，结果越清晰。“体素大小”值越高，生成的特征越圆，因为没有足够的分辨率来生成硬边。在运算对象相交的区域中，这种柔化也可以创建平滑过渡区域。这样可以产生更有机的结果。
注：使用非常小的“体素大小”值可能会生成大量几何体，这可能会导致 3ds Max 冻结。默认的“体素大小”(1.0) 通常可捕获大多数细节，但具体取决于布尔对象的大小。现在，如果设置的“体素大小”非常低，在允许您继续或中止操作之前，3ds Max 将发出此值太低的警告。当 3ds Max 根据场景中对象的物理大小计算需要的体素数时，将动态发出此警告。

提示：可使用 ESC 键调用中止请求。如果意外设置了导致处理时间延长的“体素大小”，或者意外将“体素大小”设置得过低并希望中止处理，此机制很有用。如果中止处理，3ds Max 会将“体素大小”值恢复为上次处理使用的值。此中止可能不是瞬时的，而是会有延迟，具体取决于 OpenVDB 利用的 CPU 和 RAM 大小。
