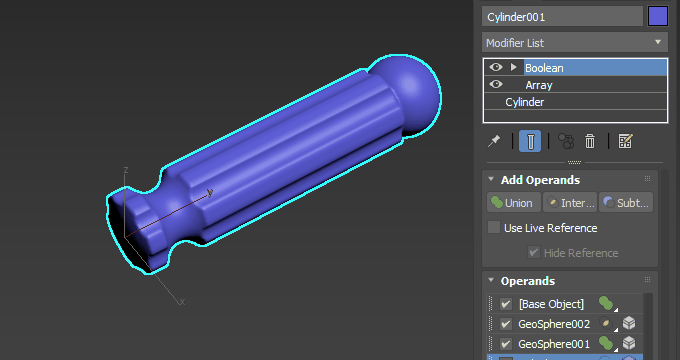

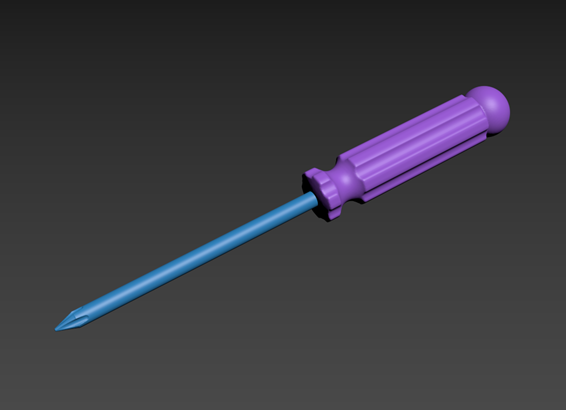

以下工作流介绍了如何使用布尔修改器创建螺丝刀控制柄。该工作流重点介绍如何使用 OpenVDB 方法创建无间隙几何体。该工作流还说明了如何结合使用阵列修改器与布尔修改器。
创建控制柄几何体

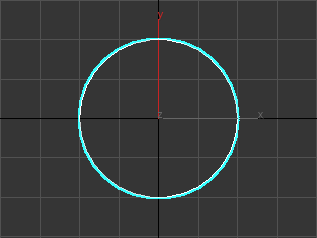

- 在前视图中创建一个圆柱体 (Cylinder001)。
- 在“修改”面板中，设置以下参数：
- 半径：20.0
- 高度：15.0
- 边数：30
- 选择“移动工具”。
- 选择变换输入（“编辑”>“变换输入”），然后将 “绝对: 世界”的 X、Y 和 Z 值设置为 0.0。
这会将圆柱体定位在原点处。

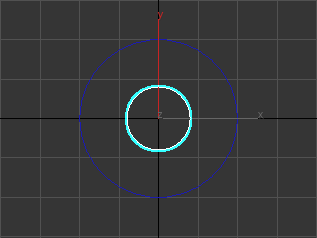

- 在前视图中创建另一个圆柱体 (Cylinder002)。
- 在“修改”面板中，设置以下参数：
- 半径：8.0
- 高度：-150.0
- 边数：30
- 选择“移动工具”。
- 选择变换输入（“编辑”>“变换输入”），然后将 “绝对: 世界”的 X、Y 和 Z 值设置为 0.0。
这会将圆柱体定位在原点处，就像第一个圆柱体一样。
- 选择“Cylinder002”。
- 在“Modify”面板中，从“Modifier List”中选择“Array”。
- 在“Distribution”卷展栏中，设置以下内容：
- 分布方法：Radial
- 计数：6
- 半径：25.0

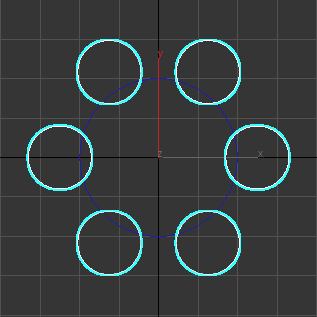

现在，六个圆柱体与创建的第一个圆柱体 (Cylinder001) 部分相交。
- 在顶视图中创建一个几何球体 (GeoSphere001)。
- 在“修改”面板中，设置以下参数：
- 半径：20.0
- 分段：20

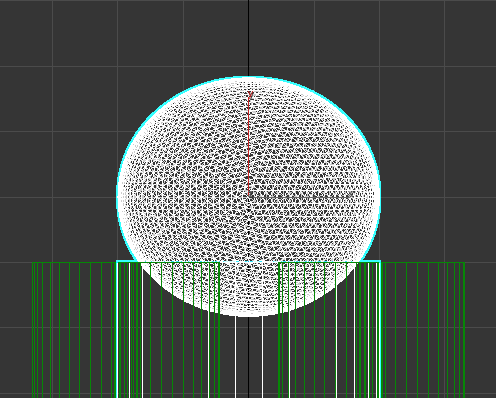

- 在 Y 轴上缩放几何球体，直到它变为椭圆状。
- 定位几何球体，使其与 Cylinder001 顶部重叠。
- 在前视图中创建一个圆环 (Torus001)。
- 在“修改”面板中，设置以下参数：
- 半径 1：25.0
- 半径 2：12
- 分段：60
- 边数：30

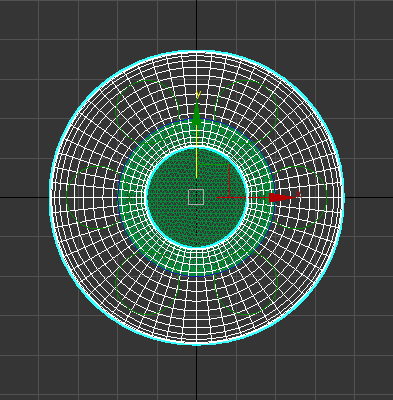

- 定位圆环，使其以 Cylinder001 为中心。
- 在圆环仍处于选中状态时，选择“移动工具”。
- 选择变换输入（“编辑”>“变换输入”），然后将“绝对: 世界”的 Y 值设置为 22.0。

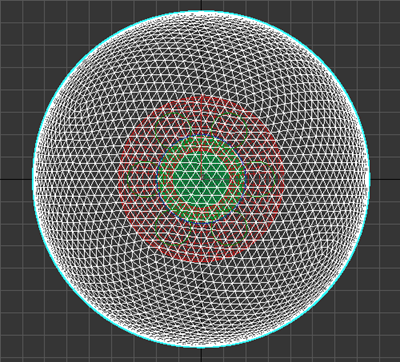

- 创建另一个几何球体 (GeoSphere002)。
- 在“修改”面板中，设置以下参数：
- 半径：75.0
- 分段：20
- 确保 GeoSphere002 以 Cylinder001 为中心。
添加布尔修改器以创建控制柄
- 选择“Cylinder001”。
- 在“修改”面板中，从“修改器列表”中选择“布尔”。

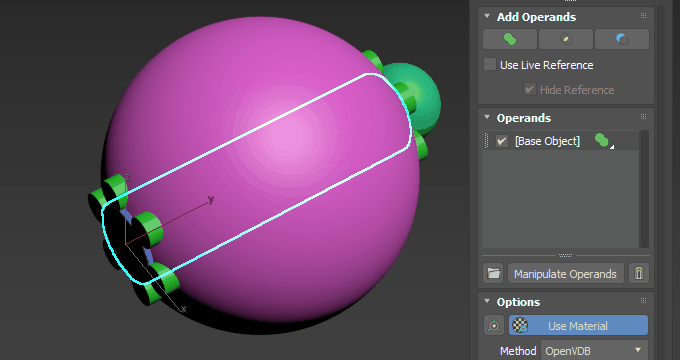

- 在“选项”卷展栏中，将方法设置为 OpenVDB。
控制柄几何体现在将转换为基于 VDB 的网格。

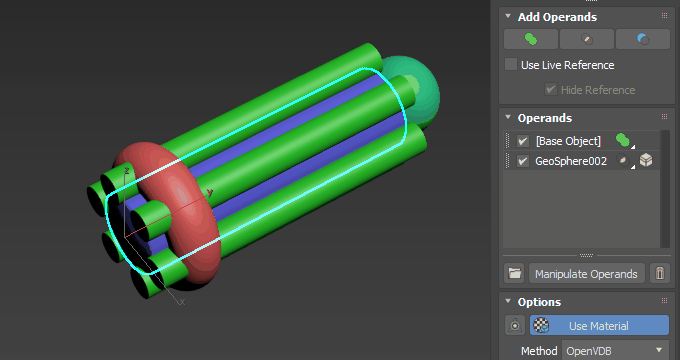

- 在“添加运算对象”卷展栏中，单击“相交”图标
。
- 选择“GeoSphere002”。
此步骤将圆化 Cylinder001 的末端。

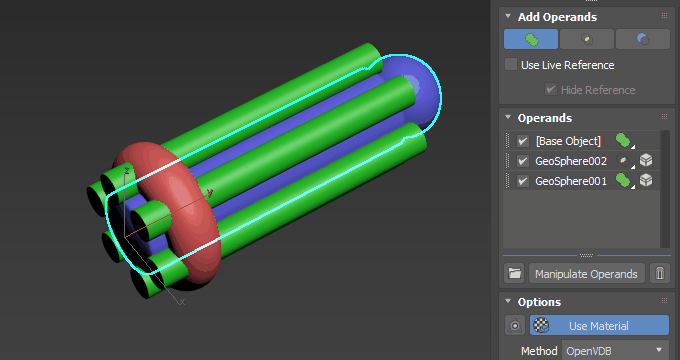

- 在“添加运算对象”卷展栏中，单击“并集”图标
。
- 选择“GeoSphere001”。
这会将控制柄的圆头端合并到模型的其余部分。
- 在“添加运算对象”卷展栏中，单击“减去”图标
。
- 选择“Cylinder002”，即六个圆柱体的阵列。
此步骤将切除控制柄的某些部分，从而为夹点创建缩进。

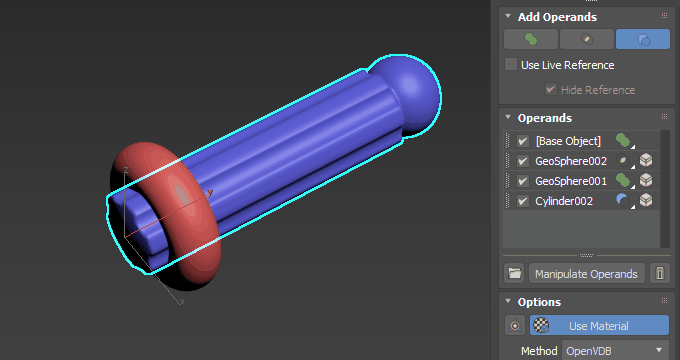

- 在“减去”图标仍处于启用状态的情况下，选择“Torus001”。
最后一步将在控制柄的底部创建缩进。
进行其他更改
- 增大或减小布尔的分辨率：在“选项”卷展栏中调整“体素大小”参数。
注： 使用非常小的“体素大小”值可以生成大量几何体，并可能导致 3ds Max 冻结。默认的“体素大小”(1.0) 通常足以捕获大多数细节，但它取决于布尔对象的大小。
- 修改布尔运算对象的堆栈：可以在运算对象列表中选择一个运算对象以调整其修改器堆栈。只需在“修改器列表”中选择它并调整参数。例如，我们可以增加或减少夹点中的缩进数。在运算对象列表中选择“Cylinder002”，然后在“修改器列表”中选择“阵列”以访问“计数”参数。
