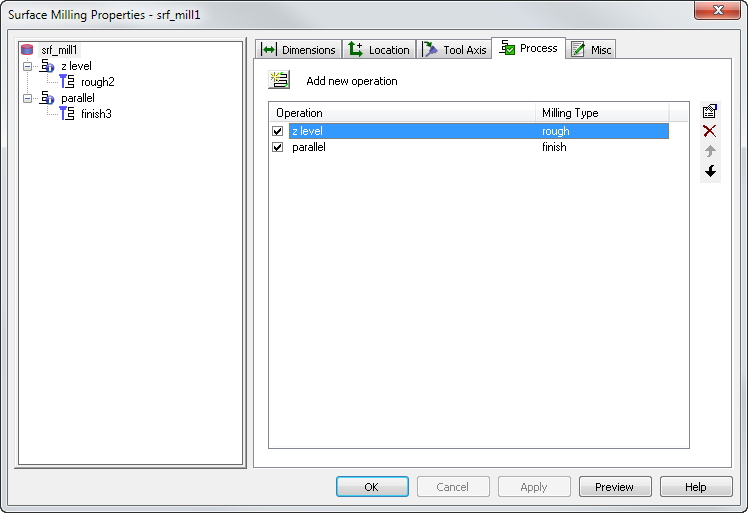

“处理”选项卡按执行顺序列出了包括用于铣削特征的操作。您可以通过取消选择操作来将其删除。这使您可以自定义操作,然后将其关闭以在执行后续操作时减少屏幕的杂乱感。
按钮具有以下功能:
新建操作
选择加工策略:
精加工策略
- 平行 - 平行于 X 轴或 Y 轴的刀具路径。
- Z 轴层精加工 - 平行于 XY 平面的刀具路径。
- 等值线铣削 - 沿单独曲面的行或列的刀具路径。
- 2D 螺旋 - 以螺旋形式朝向或远离零件中心移动的刀具路径。从上查看时,行距是恒定的。
- 3D 螺旋 - 以螺旋形式朝向或远离零件中心移动的刀具路径。在 3D 中,行距是恒定的。
- 放射铣削 - 从特征的中心向外呈放射状移动的刀具路径。
- 流线铣削 - 沿流线曲面的行或列,然后投影到零件上的刀具路径。
- 两曲线间 - 在两条指定曲线之间创建的刀具路径。
粗加工策略
- Z 轴层粗加工 - 平行于 XY 平面的刀具路径。
- 下切粗加工 - 通过一系列垂直下切移动从组件中移除大量材料的刀具路径。
- 平行 - 平行于 X 轴或 Y 轴的刀具路径。
特殊策略
- 水平 + 垂直 - 使用不同的技术加工陡峭和浅滩区域。
- 拐角再加工 - 用于清理不相切的曲面之间出现的拐角的再加工技术。
- 笔式清角 - 拐角的单个清理路径。
- 4 轴旋转 - 用于车铣复合,以通过 X 刀具围绕曲面进行加工。
- Swarf - 刀具路径使用刀具的侧边进行切削。刀具与曲面保持恒定接触。
- 5 轴修剪 - 沿曲面边缘的刀具路径。存在用于在曲面的内侧或外侧边缘切削的选项。
有关这些选项的详细信息,请参见操作概述。
“向上移动条目”可通过将所选操作在列表中向上移动一个位置,更改铣削特征中的操作顺序。
“向下移动条目”可通过将所选操作在列表中向下移动一个位置,更改特征中的操作顺序。
“删除”操作会从特征中删除操作。您可以通过取消选择操作来禁用操作。设置后,复选框会在特征中包含该操作。
