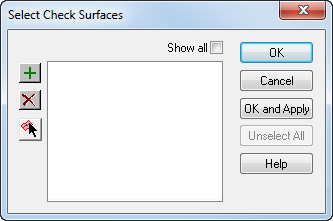

“选择阻止曲面”对话框

您可以使用“选择阻止曲面”对话框指定您不希望加工的区域。

要显示“选择阻止曲面”对话框，请单击“铣削特征属性”对话框的“尺寸”选项卡上的“阻止曲面”。

此对话框可用于 3D 铣削特征以及这些特征的 2.5D NT 粗加工刀具路径：

• 凸柱
• 挖槽
• 侧
• 使用特征识别创建的面特征（如果面的平面与夹具实体相交）

指定阻止曲面的步骤：

1. 在列表框中选择曲面，或者单击“拾取”，并使用鼠标选择曲面。若要拾取其他曲面，请再次单击“拾取”，然后再选择其他每个曲面。
注： 选择水平曲面而非垂直曲面。如果选择垂直阻止曲面，如果要铣削的曲面超过阻止曲面，则可能会在阻止曲面的另一侧继续铣削。
2. 单击“确定”返回到“特征属性”对话框。

注： 如果您使用阻止曲面来避免夹持，您可以使用“夹具避让”对话框来自动执行此操作。
