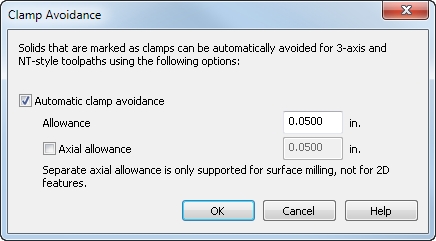

要打开“夹具避让”对话框，请单击“加工属性”对话框的铣削页面上的“夹具避让”按钮。
自动夹具避让 - 选择此选项可自动避免实体标记为夹具。若要将实体标记为夹具，请在“零件查看”中的实体名称上单击鼠标右键，然后在关联菜单中选择“使用实体为夹具”。
注： 此选项适用于 2.5D NT 样式刀具路径和 3D 刀具路径。您必须将 NT 样式刀具路径用于粗加工和精加工操作，才能将此选项用于 2.5D 零件。
余量 - 输入需要在夹具周围保留的最小距离。
轴向余量 - 要设置单独的轴向和径向余量，请选择此选项并输入需要在夹具周围保留的最小轴向 (XY) 距离。如果启用“轴向余量”，那么“余量”值将应用于径向 (Z) 距离。
对于 2D 特征，“轴向余量”将被忽略，“余量”将用作轴向和径向余量。
示例：

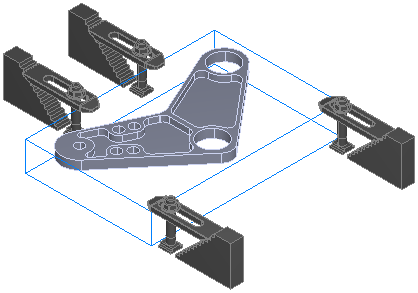

此示例托架零件由四个夹具固定在位：

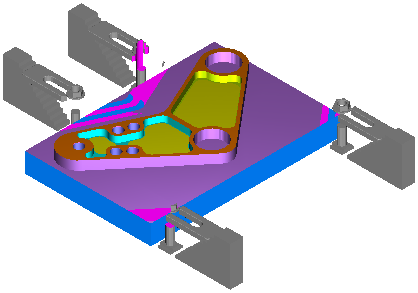

在“自动夹具避让”处于禁用状态时，在亮粉色区域存在夹具碰撞情况：
下面显示了后部夹具的更多细节，前部夹具已加工掉：
在“自动夹具避让”处于启用状态时，可避让夹具：
您可以看到在夹具周围留下的材料的竖柱。
