刀具路径特征

使用刀具路径特征可直接创建一个刀具路径移动。您可以通过以下三种方法创建刀具路径的移动：

• 单独创建每个移动。如果您拥有一个简单而又精确的刀具移动，但无法使用 FeatureCAM 特征轻松创建，则通常需要这样做。
• 创建曲线。 该方法使您可以使用 FeatureCAM 的绘图工具来精确控制刀具的路径。
• 输入已有特征的操作。此方法使您可以更改 FeatureCAM 自动生成的刀具路径。您可以从铣削或车削特征输入刀具路径。

如果刀具路径是通过曲线或特征创建的，则它不会链接到原始源，不管参数化造型设置如何都是如此。因此，这是用于存储永远不会由 FeatureCAM 自动修改的刀具路径的一种机制。

警告： 您必须仿真刀具路径以在任何修改的刀具路径上检查过切。

创建刀具路径特征的步骤：

1. 创建铣削刀具路径特征，可选择特征和制造选项卡>特征>刀具路径>铣削刀具路径。

   要创建车削刀具路径特征，请选择“特征和制造”选项卡 >“特征”>“刀具路径”>“车削刀具路径”

2. 在“新的特征 - 曲线或操作”页面上：
   • 如果要使用曲线，请选择“曲线”，然后从列表中选择曲线的名称。
   • 要编辑操作的刀具路径，请选择“操作”，然后从列表中选择操作名称。
   • 选择“NC 代码文本”以直接输入 NC 代码，如程序停止代码 M00 或 M01。
3. 遵循向导中的步骤拾取刀具以及刀具路径的进给速率和转速。

每个刀具路径特征都会创建一个刀具路径操作。每个刀具路径操作都具有“刀具”、“进给/转速”和“刀具路径”选项卡。使用“刀具路径”选项卡编辑刀具路径特征。

注： 如果要通过手动输入的移动或通过曲线创建刀具路径，必须手动选择刀具以及进给和转速值。

注： 如果从其他 FeatureCAM 操作输入刀具路径，则刀具和加工参数保持不变。

程序停止代码示例

将程序停止代码直接输入 NC 程序的步骤：

1. 选择“特征和制造”选项卡 >“特征”>“刀具路径”>“铣削刀具路径”。
2. 在“新的特征 - 曲线或操作”页面中，选择“NC 代码文本”，然后输入 M00（或 M01）。

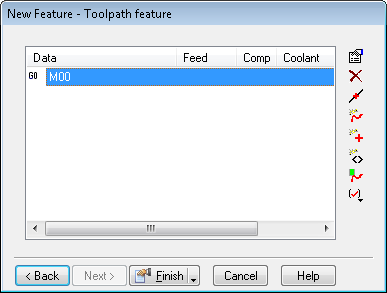

3. 单击“下一步”。此时将显示“新的特征 - 刀具路径特征”页面。



   此页面上的刀具路径编辑按钮与“刀具路径属性”对话框上“刀具路径”选项卡相同。

4. 单击“完成”。刀具路径特征在“操作列表”选项卡上的“零件查看”中列出。
5. 仿真刀具路径特征。在本示例中，没有要查看的刀具路径，但必须仿真该特征以生成 NC 代码。
6. 在“NC 代码”选项卡上查看 NC 代码。

注： 如果刀具路径特征仅包含 G 代码，则 FeatureCAM 不会在“刀具路径属性”对话框中显示“刀具”或“进给/转速”选项卡。
