“刀具路径”选项卡

您可以使用“铣削特征属性”对话框的“刀具路径”选项卡编辑刀具路径特征。

注： “刀具路径”选项卡仅可用于刀具路径特征。

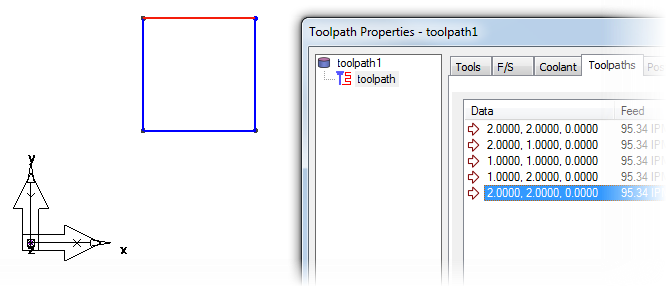

选择该选项卡后，刀具路径特征将以蓝色显示在零件上，例如：

数据列

这将会显示移动的坐标。坐标上的左侧具有以下图标之一。

快进移动

线性移动

圆弧移动

G 代码、单线

G 代码、多线

“进给”列

这会显示进给率。如果它被列为快进移动，此列会显示“快进”。

“补偿”列

该项会列出该移动的刀具补偿状态。它可以是左、右、关或空。如果条目为空，则此移动不会更改刀具补偿状态。

“冷却”列

该项会记录每个移动的冷却设置。要更改冷却设置，请在行上单击鼠标右键，然后选择“设置冷却”以显示“设置冷却”对话框。

提示： 您可以编辑多个段的进给率和冷却。按住 Ctrl 键的同时进行选择或按住 Shift 键的同时进行选择，以选择要编辑的段，在选择内容上单击鼠标右键，然后使用关联菜单。

刀具路径显示为一系列的点。如果您在表中选择表，则移动将在图形区域中以红色显示。

要查找特定点或表中的一系列点，请在图形窗口中拖动选择点，表中的相应行将亮显。

注： 如果要拾取单个点，仍必须拖动选择单个点。只选择它不起作用。

刀具路径编辑命令

“编辑段”按钮可打开编辑刀具路径段对话框以启用编辑。

“删除段”按钮可打开删除刀具路径段对话框。

“分隔段”按钮可打开分割刀具路径段对话框。

“增加曲线”按钮可打开增加刀具路径曲线对话框。

“增加段”按钮可打开增加刀具路径段对话框。

“增加 NC 代码文本”按钮可打开增加 NC 代码文本对话框。

“输出刀具路径作为曲线”按钮可打开提取刀具路径曲线对话框。

“增加操作”按钮可打开增加操作到刀具路径对话框。

“选项”按钮将打开一个关联菜单。
