车削主轴头刀具夹持

车削主轴头刀具夹持在 FeatureCAM 中受支持，允许您在铣削机床中执行车削和镗孔操作。

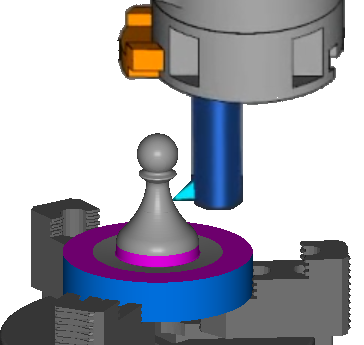

例如，在下图中，工件由绕毛坯旋转的刀具进行加工。

注： 需要安装 FeatureCAM Ultimate 才能使用该功能。

注： 需要具有修改的机床设计文件和 CNC 文件以促进 U 轴移动。

支持 4 轴分度，但不支持 5 轴定位。

创建车削主轴头特征的步骤：

1. 在车削主轴头的旋转中心上方创建设置，以便刀具将绕设置的 Z 轴旋转。
2. 在用于定义车削形状轮廓的 XZ 平面中创建一条曲线。
3. 使用“宏附加模块”对话框加载 TurningHeadCS.dll 附加模块。
4. 在“新的特征”向导中的“通过特征”下，选择“用户”，然后单击“下一步”。

   “用户定义特征”页面将会显示。

5. 在“注册的特征”列表中的“宏附加模块”下，选择“车削主轴头”，然后单击“下一步”。

   “曲线”页面将会显示。

6. 在图形窗口中选择曲线，然后单击“从已选项增加”。
7. 单击“下一步”以显示“位置”页面。
8. 单击“下一步”以显示“用户定义特征”页面。
9. 指定参数以定义特征。若要更改参数，请选择参数名称，在“新值”列表中选择选项，然后单击“设置”。

   轮廓 - 选择一条曲线以定义车削特征的轮廓。

   刀具路径类型 - 选择是要创建内径还是外径特征。

   粗加工毛坯曲线 - 选择用于定义特征的刀具路径边界的曲线。将该选项保留未设置时将加工到毛坯边界。

   粗加工路径 - 选择“True”以包含粗加工操作。

   精加工路径 - 选择“True”以包含精加工操作。

   循环类型 - 选择循环类型。

   在“车削”循环中，当沿 X 轴阶梯向下加工时，粗加工刀具将沿 Z 轴进给。

   在“面”循环中，当在负 Z 方向上阶梯向下加工时，粗加工刀具将从零件外侧进给到中心。

   切削方向 - 选择沿 Z 轴要切削特征的方向。

   U 轴符号 - 选择沿 U 轴刀具进行切削的方向。

10. 单击“完成”创建车削主轴头特征并关闭对话框。
11. 当使用主轴头上的两个刀具时，请在选择相反“U 轴符号”的情况下为每个刀具创建单独的特征。
12. 使用“刀架选择”对话框选择刀架实体作为车削刀具的刀架。
13. 您可能需要在“车削主轴头属性”对话框的“车削”选项卡上调整“开始点”和“结束点”，以确保刀具不会在刀具路径的开始点和结束点处与零件碰撞。
14. 运行仿真以检查碰撞。

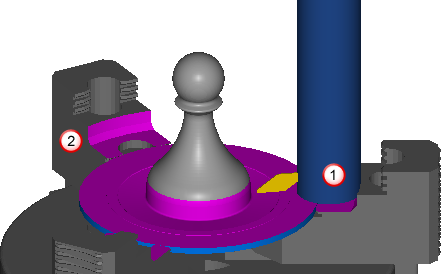

    在仿真中不会显示刀具的旋转，但会检查刀具有无碰撞和过切。例如，在下图中，刀具已使用位于 处的夹具过切，另一个过切显示在 处。
