车削主轴头刀具夹持机床设计

您可以仿真车削主轴头刀具夹持，这使您能够在铣削机床上执行车削和镗孔操作。

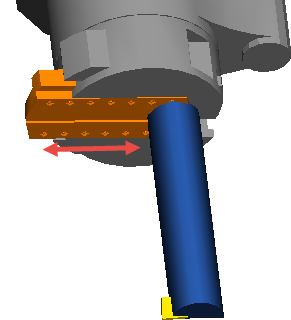

例如，在下图中，工件由绕毛坯旋转的刀具进行加工。

修改机床设计文件以支持车削主轴头刀具夹持的步骤：

1. 在“机床设计设置”对话框中，确保已选择“启用车/铣用户界面”，然后选择“支持指定的车削主轴头”。
2. 创建或输入实体以表示车削主轴头刀具夹持，以及在夹持车削刀具的 U 轴中移动的板。



3. 使用“父/子关系”对话框使 U 板实体成为车削主轴头刀具夹持实体的子实体。
4. 使用“指定移动形式”对话框使 U 板实体可以沿 +delta X 移动。
5. 在 U 板实体上创建用户坐标系来定位刀具。
6. 使用“刀架”对话框使车削主轴头刀具夹持实体成为刀架，然后使用在 U 板实体上创建的用户坐标系在该刀架上创建刀具位置。
7. 要使用从零件的相反侧边切削的两个刀具，请为刀具位置创建第二个用户坐标系（其朝向其他刀具位置用户坐标系的相反方向），然后在“刀架”对话框中添加该刀具位置。
