从 3D 模型创建第四轴包裹特征

从 3D 模型创建第四轴包裹特征的步骤：

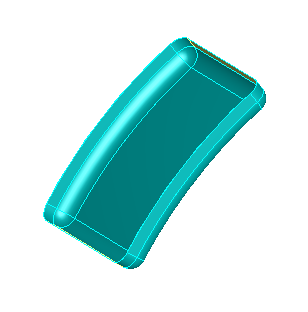

1. 在零件上拾取要加工的单个特征。



2. 检查它是否为包裹特征。如果该特征包含所有直侧边，则可以使用常规 2.5D 特征来进行切削。



3. 请考虑第四轴包裹的限制以确保它适合于切削特征。
4. 侧边是否穿过包裹的中心轴？如果确实需要准确切削这些侧边，则必须使用“垂直于分度轴切削侧边”。

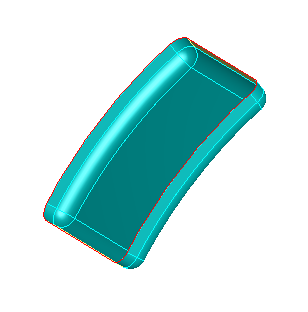

5. 使用曲面边缘可以从实体模型中提取曲线：



6. 展开该曲线。确保您使用选项以投影到用户坐标系。您可能认为该曲线看起来很奇怪，但它确实起作用。
7. 让特征选择绕分度轴包裹。
注： 特征向导中未提供该选项。如果使用该向导，则必须创建一个常规特征，然后进行编辑，以将其更改为包裹特征。

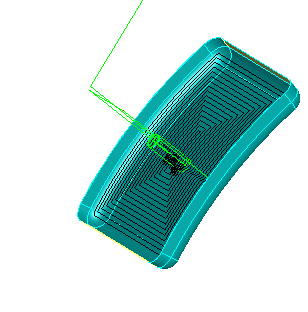

8. 生成刀具路径。如果您遇到任何问题，请考虑第四轴包裹的限制。
