第 4 轴包裹使您可以围绕 X 轴或 Y 轴包裹 2.5D 特征。您必须拥有具有第 4 轴功能的机床才能使用此特征。
第 4 轴包裹使用旋转工作台作为连续移动轴。在加工操作期间会进行旋转，并且刀具移动限于 X 轴或 Y 轴和 Z 轴。包裹限于圆柱毛坯。包裹的副作用是，所有圆弧移动必须转换为线性移动以进行后处理。此转换由“包裹公差”属性控制。
可以使用第 4 轴包裹或车/铣来包裹任意铣削特征。此示例显示了围绕 X 轴包裹的一个简单槽特征。
|

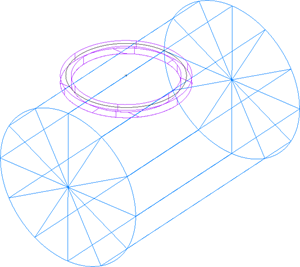

特征： |
3D 仿真： |
|
|
|
注： 特征未显示为包裹，但是为包裹设置生成刀具路径时，会包裹刀具路径。
