在“参考线精加工”页面中,可使用参考线或刀具路径在模型上的投影来创建刀具路径。参考线可以包含任意数量的开放或闭合段。
“驱动曲线”可确定将用于创建切削移动的曲线或曲线集。
使用刀具路径 - 选择此项可使用 3 轴刀具路径作为驱动曲线。实际上,这会使刀具路径在轴向上沿 Z 方向向上偏移刀尖半径的距离,然后将此刀具路径转换为参考线。将刀具路径偏移刀尖半径的距离会将刀尖坐标转换为刀具中心坐标。对于球头刀,刀尖半径等于刀具半径。可以使用此项将现有 3 轴刀具路径转换为多轴刀具路径。
创建参考线 - 单击可创建新的空参考线。
已选参考线 - 从列表中选择参考线。如果未显示参考线或已选择
,则不会选择参考线。列表中包含所有可用的参考线。
选择拾取的参考线 - 单击此项可通过在图形窗口中拾取来选择参考线(而不是在“选择参考线”列表中按名称进行选择)。
单击 会显示“拾取条目”选项卡。在图形窗口中选择一条参考线,以关闭“拾取条目”选项卡并在“已选参考线”域中显示该参考线。
采集曲线 - 单击此项可将已选曲线复制到参考线中。可以利用这种方式快速有效地从曲面模型中提取曲线几何形体并将其复制到激活的参考线/边界。有关详细信息,请参见采集曲线示例。

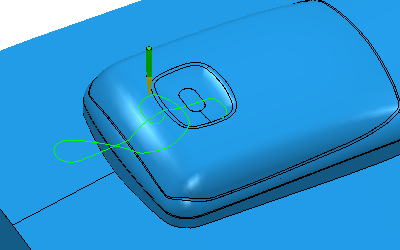

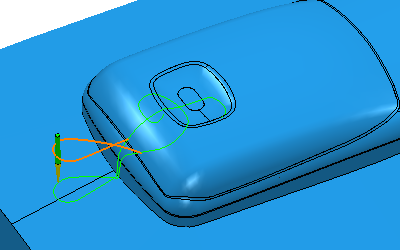

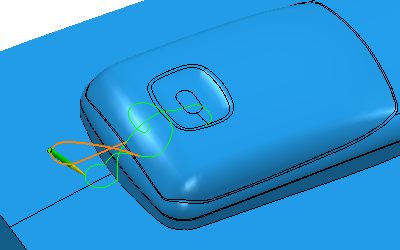

如果您具有不同的刀轴,会获得不同的结果:

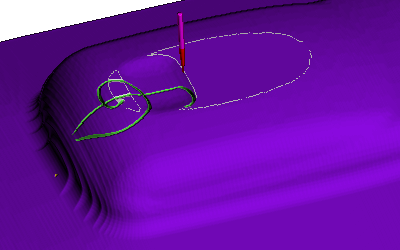

看一下仿真的刀具路径:

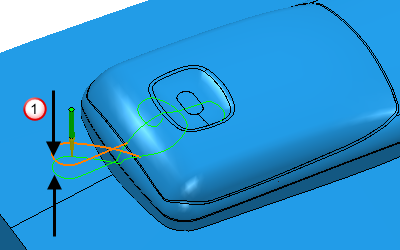

轴向偏移 - 输入沿刀轴偏移参考线的距离。要使刀具路径高于参考线,请输入正值。零深度是刀尖接触参考线的位置。仅当为“底部位置”选择“驱动曲线”时,此选项才可用。如果使用负偏移,则参考线会过切或凹雕零件,具体结果取决于选择的“避免过切”选项。
轴向偏移
公差 - 输入值以确定刀具路径贴合模型轮廓的精确程度。
加工顺序 - 可用于重排参考线段以缩短连接距离。
余量 - 输入零件留下的材料量。单击“余量” 按钮将“余量”框分成“径向余量”
和“轴向余量”
。使用这两个设置将分开的“径向余量”和“轴向余量”指定为独立的值。分开的“径向余量”和“轴向余量”值对正交零件很有用。您可以在斜壁零件上使用独立余量,但预测结果会变得更困难。
径向余量 - 输入刀具的径向偏移。进行 2.5 轴或 3 轴加工时,输入正值可在垂直壁留下材料。
轴向余量 - 输入刀具的偏移(仅在刀轴方向)。进行 2.5 轴或 3 轴加工时,输入正值可在水平面留下材料。
部件余量 - 单击可显示部件余量对话框,从中可以指定不同曲面的余量。
从刀具设置下切步距 - 单击此项可根据刀具几何形体自动定义下切步距。
预览 - 单击此项可显示用于创建刀具路径的参考线。
显示 - 选择此选项可显示预览参考线。
