编辑自动标识的孔

本例说明如何编辑通过“创建孔”选项自动生成的孔。本例使用 Examples 文件夹中的 RetainerPlate.dgk 模型。

1. 选择模型的一部分（其中包括一些孔）。
2. 从“孔特征设置”上下文菜单中选择“创建孔”。

   这将显示“创建孔”对话框。

3. 在“创建孔”对话框中：
   1. 为“自...创建”选择“模型”。
   2. 选择“创建复合孔”。
   3. 取消选择“按轴组合孔”。
   4. 选择“创建后编辑”。
   5. 单击“应用”。

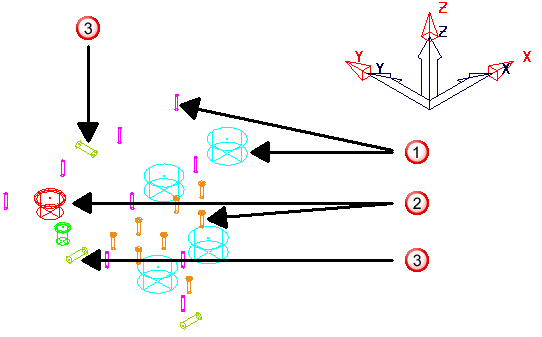

   PowerMill 会识别已选孔。



   孔的 Z 轴与工作平面 Z 轴对齐的标准孔。

   孔的 Z 轴与工作平面 Z 轴对齐的复合孔。

   孔的 Z 轴不与工作平面 Z 轴对齐的标准孔。

4. 选择要编辑的孔。



   也可以图形方式编辑孔。

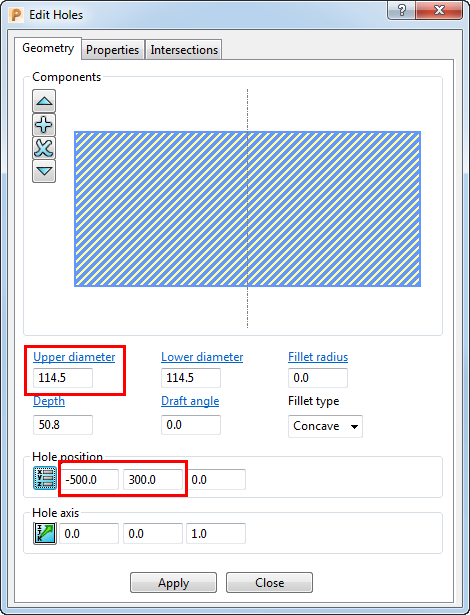

5. 在“编辑孔”对话框中，编辑所需域（在本例中，这些域包括“顶部直径”，以及 X 和 Y 坐标）。



   更改“顶部直径”会自动更新“底部直径”。

如果编辑复合孔，请在对话框的图形区域中选择相关部件（已选部件会带有交叉线），然后编辑相应值。

如果选择某个孔，而该孔的 Z 轴不与工作平面 Z 轴对齐，则显示的“孔位置”坐标相对于激活工作平面而非孔的工作平面。在本例中， 会添加到对话框中。将光标悬停在 上可显示更多信息。
