创建镶嵌参考线示例

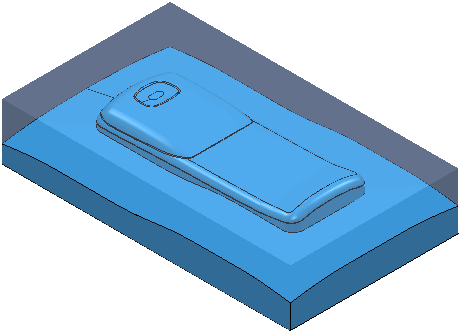

本例说明如何创建镶嵌参考线。本例使用 Examples 文件夹中的 phone.dgk 模型，并定义一个简单的矩形毛坯。

首先需要创建一条参考线，然后必须镶嵌此参考线。

1. 单击“参考线”选项卡 >“创建”面板 >“参考线”。
2. 单击“参考线”选项卡 >“文件”>“输入”。

   系统将显示“打开参考线”对话框。

3. 单击 以显示 Examples 文件，然后单击 Patterns 文件夹。

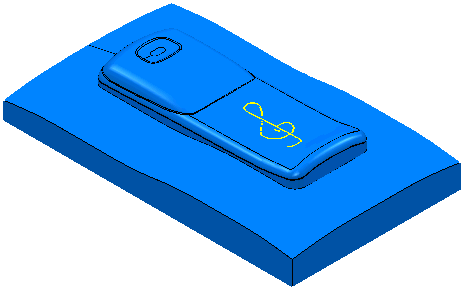

4. 选择“TrebleClef.dgk”参考线，然后单击“打开”。



5. 要镶嵌曲线，请从单独的参考线关联菜单中选择“编辑”>“镶嵌”。这将显示“镶嵌参考线”对话框。
6. 在“镶嵌参考线”对话框中：
   1. 为“方法”选择“最近点”
   2. 在“距离”中输入 0.1
   3. 在“公差”中输入 0.1
   4. 单击“应用”。

   这将创建“镶嵌参考线”，在资源管理器中用 标记。原始参考线也将保留。



此镶嵌参考线现在可作为凹雕或接触点刀具路径用在镶嵌参考线精加工刀具路径中。
