刀具路径动态模拟

本例说明如何动态模拟刀具路径。

1. 单击“仿真”选项卡，然后从“仿真路径”面板 >“条目”列表中选择要仿真的刀具路径或 NC 程序。
2. 从“仿真路径”面板 >“刀具”列表中选择要仿真的刀具。

   在“刀具”选项中，您可以选择除最初用来创建刀具路径的刀具以外的刀具，以创建仿真。例如，刀尖可以与用来创建原始刀具路径的刀具完全相同，但另行定义刀柄和夹持。

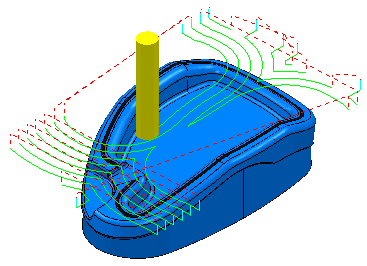

3. 单击“仿真”选项卡 >“仿真控制”面板”>“运行”>“运行到末端”，以显示动态模拟的刀具路径。



注： 要重新运行仿真，请单击“仿真”选项卡 >“仿真控制”面板 >“到开始位置”，然后单击“仿真”选项卡 >“仿真控制”面板 >“运行”>“运行到末端”。

如果要在毛坯中查看刀具路径的仿真，请参见 ViewMill 仿真。

如果要查看机床以及刀具路径的仿真，请参见机床仿真。

注： 无需严格按照指定的顺序来执行上述步骤，但是，如果仿真多个刀具路径，该顺序最符合逻辑且最为高效。
