使用专用边界

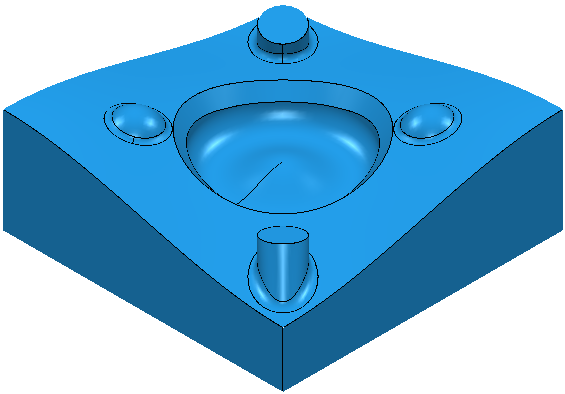

本例使用 Examples 文件夹中的 5_axis_Test.dgk 模型。

1. 创建一个毛坯，并定义 10 mm 的球头刀。

   确保毛坯延伸到模型顶部上方。

2. 选择顶部曲面。
3. 从“边界”关联菜单中选择“创建边界”>“接触点”。系统会显示“接触点”对话框。
   1. 单击“模型” 按钮。
   2. 选择“允许边界专用”选项。
   3. 单击“接受”(Accept)。



   有关详细信息，请参见接触点边界示例。

   边界会出现在资源管理器的“边界”分支中。

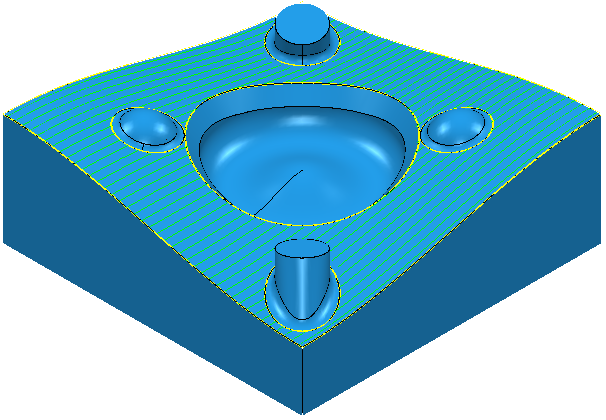

4. 使用“接触点边界”创建“平行精加工”刀具路径。

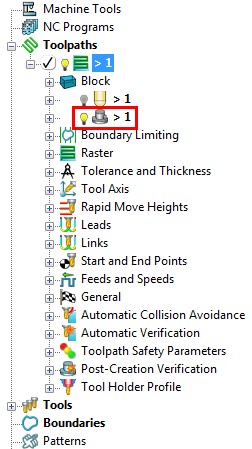

   边界不再显示在资源管理器的“边界”分支中，而是显示在资源管理器的单独刀具路径分支中。



   图标会从 变为 。

5. 单击“文件”选项卡 >“选项”>“应用程序选项”>“边界”>“专用边界”，然后选择“资源管理器中显示专用边界”，以在资源管理器的“边界”分支中显示此边界。

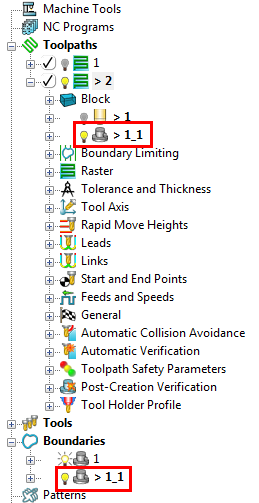

6. 如果尝试创建使用此专用边界的另一条刀具路径，则新刀具路径会创建该专用边界的副本。



7. 如果删除使用专用边界的刀具路径，则专用边界会随刀具路径一起删除。
