流线精加工示例

本例说明如何创建流线刀具路径。本例将 Examples 文件夹中的 5axisModel.dgk 与一个毛坯和一个 5 mm 球头刀结合使用。

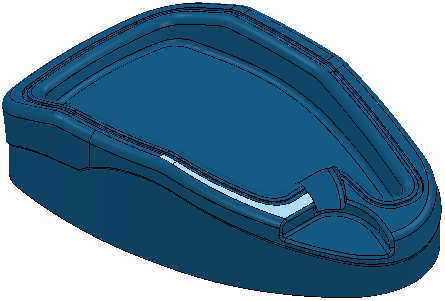

1. 选择两个突出显示的曲面。



2. 单击“参考线”选项卡 >“创建”面板 >“参考线”。
3. 单击“参考线”选项卡 >“编辑”面板 >“插入”>“模型”。

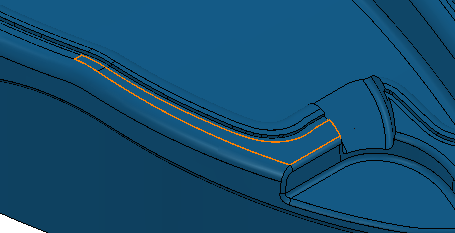

   系统会在已选曲面的边缘处创建镶嵌参考线。

4. 该参考线当前包含一条曲线，它需要断开为四条曲线。单击“参考线”选项卡 >“编辑”面板 >“曲线编辑器”以显示“曲线编辑器”选项卡。
5. 单击“编辑”选项卡 >“编辑”面板 >“段”>“切削”。
6. 选择曲线上要切削的位置。光标会变为刀状，并且曲线会变为黄色。



7. 再次单击该曲线以将其切削为两条不同的曲线。



   这会在 处断开曲线。

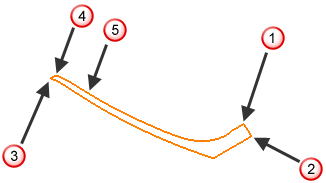

8. 重复步骤 7 和 8 以在 、 和 处断开曲线。
9. 参考线仍在 处进行分割。要合并两个段，请选择这两个段。



10. 单击“编辑”选项卡 >“编辑”面板 >“段”>“合并”。

    “PowerMill 信息”对话框会显示几何形体从 5 减少到 4。0 闭合，4 打开。减少已选曲线从 2 到 1。

11. 单击“确定”关闭“PowerMill 信息”对话框。
12. 单击“编辑”选项卡 >“完成”面板 >“接受”以应用更改并关闭“曲线编辑器”选项卡。



13. 单击“开始”选项卡 >“创建刀具路径”面板 >“刀具路径”以显示“策略选择器”对话框。
14. 从“精加工”类别中选择“流线精加工”策略，然后：
    1. 选择镶嵌参考线。

       “状态”为“有效”，并且参考线会更改颜色。如果并非如此，请参见定义流线曲线。



       绿色曲线是始端驱动曲线，红色曲线是末端驱动曲线，而蓝色曲线是限制曲线。

    2. 在“行距”中输入 3。
    3. 单击“计算”。
