可使用“NC 程序检查”对话框检查 NC 程序是否存在碰撞或过切。
单击“开始”选项卡 >“检查”>“NC 程序”以显示“NC 程序检查”对话框。
此对话框包含以下选项：
- 选择要检查的 NC 程序。
- 单击此按钮可显示 NC 程序对话框。可使用此对话框查看和编辑 NC 程序的详细信息。
- 显示机床的名称。
- 显示工作平面的名称。
检查机床
此区域包含的选项可让您对照机床自身和其他部件对机床进行碰撞检查：
检查刀具路径 - 选择此项可检查刀具路径是否会发生涉及到机床的碰撞。
检查连接移动 - 选择此项可检查连接是否会发生涉及到机床的碰撞。
机床间隙 - 输入要用于检查的机床间隙。输入值会清除对 NC 程序的检查。
对照模型检查刀具
此区域包含的选项可让您对照模型对刀柄和夹持进行碰撞检查。这不会影响对机床进行的检查。
检查刀具路径 - 选择此项可检查刀具、夹持与模型之间的碰撞。
- 增加刀具路径间隙 - 选择此项可检查所有刀具路径中的碰撞。
- 保留当前刀具路径间隙 - 选择此项可检查未检查的所有刀具路径中的碰撞。
检查连接移动 - 选择此项可将连接移动包括在检查中。
夹持间隙 - 输入模型与刀具夹持轮廓之间的最小允许距离。
刀柄间隙 - 输入模型与刀具刀柄轮廓之间的最小允许距离。
安全状态指示器 - 显示一个图标，以标识在检查中发现的最严重问题。
- 发现碰撞
- 其他问题，例如刀具路径未检查。
- 过切已检查
- 过切和夹持已检查
- 过切、夹持和机床已检查
检查列表 - 显示按时间顺序列出的问题和警告的列表。
在以下情况下，系统会向列表添加问题：

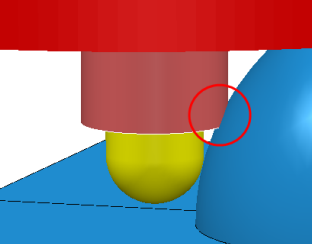

- 刀具、刀柄或夹持与模型发生碰撞。
- 发生机床碰撞。
- 机床无法到达某个位置。
- 机床超过其限界。
在以下情况下，系统会向列表添加警告：
- 未检查刀具路径。
- 无法检查刀具路径。
- 已检查刀具路径，但是 NC 程序具有更高间隙值。
- 未检查连接。
- 机床与另一个部件的间隙重叠。
- 单击此按钮可显示机床定位对话框。
加载问题 - 从检查列表中选择错误，然后单击“加载问题”可在模型上显示该错误。
- 单击此按钮可忽略已选警告。在检查列表中，已选警告会从
变为
。
检查 - 单击此按钮可刷新 NC 程序的检查。在您编辑此对话框中的选项时，此功能很有用。
关闭 - 单击此按钮可关闭对话框。
