模型残留区域清除

使用“模型残留区域清除”页面可通过在指定的 Z 高度处切分模型创建刀具路径,然后在每个 Z 高度处创建偏移或平行路径。Z 高度是通过先前的区域清除刀具路径定义的,用于消除大型凸台。

样式 - 选择要用于切除材料的刀具路径样式。

  • 平行 - 此样式由 X - Y 平面中的平行直线移动组成。
  • 偏移模型 - 使用此样式可清除特定的区域,该区域含有通过反复偏移初始切面(直至无法再偏移为止)生成的轮廓。这样产生的刀具路径可使切削方向、刀具载荷和碎屑产生量保持恒定。此外,偏移模型刀具路径可避免加工小型或薄壁的竖件,并尽量减少全刀宽切削。此选项会增加提刀次数。
  • 偏移所有 - 此样式产生的偏移刀具路径会尽可能减少提刀次数,并且非常适合软材料。
  • Vortex 旋风铣 - 这会产生从不超过最大刀具接触角的偏移刀具路径,从而实现最佳加工。随着刀具接近最大接触角,刀具路径会更改为摆线路径以避免刀具过载。Vortex 旋风铣刀具路径是 3 轴刀具路径,因此具有垂直刀轴。

切削方向 - 为“轮廓”和“区域”选择铣削样式。

公差 - 输入值以确定刀具路径贴合模型轮廓的精确程度。

余量 - 输入毛坯留下的材料量(在公差范围内)。

注: 为避免去除过多材料,在区域清除刀具路径中,“余量”应大于“公差”。

部件余量 - 单击可显示部件余量对话框,从中可以指定不同曲面的余量。

行距 - 输入相邻加工路径之间的距离。

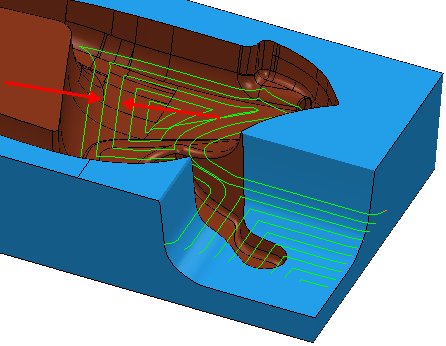

“样式”为“偏移模型”的“行距”:

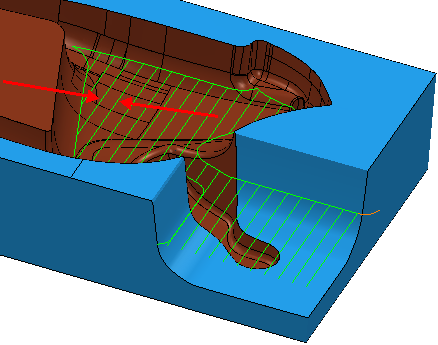

“样式”为“平行”的“行距”:

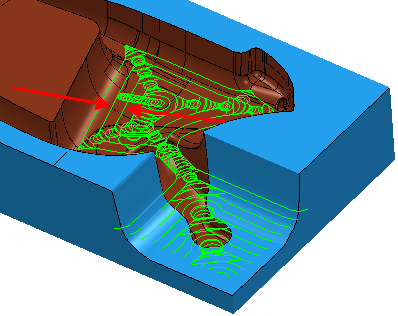

“样式”为“Vortex 旋风铣”的行距:

从刀具复制行距 - 单击可通过激活的刀具切削数据加载径向切削深度。径向切削深度是垂直于刀轴测量的。

注: 如果手动输入该值,则按钮会变为

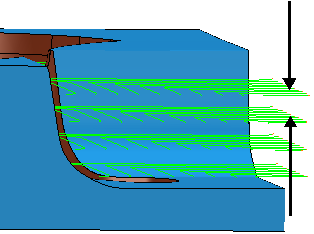

下切步距 - 输入不同加工层之间的距离。

注: PowerMill 从毛坯顶部开始创建不超过所输入的“下切步距”值的 Z 高度,然后下切已定义的 Z 高度。最终的 Z 高度位于毛坯底部。“下切步距”的定义考虑了现有的 Z 高度(例如在选择“加工平坦区域”选项时计算的 Z 高度)。PowerMill 会查看现有的 Z 高度对,并在它们之间添加最小数量的额外 Z 高度,以便高度之间的下切步距小于或等于指定的“下切步距”值。

从刀具复制下切步距 - 单击此按钮可通过激活的刀具切削数据加载轴向切削深度。轴向切削深度是沿刀轴测量的。

注: 如果手动输入该值,则按钮会变为

恒定下切步距 - 选中此选项时,所有加工层的间距均相同,而且“下切步距”值是最大下切步距。取消选中此选项时,连续加工层之间的差值是所有层(位于毛坯底部的最后一层除外)的“下切步距”值。

取消选中“恒定下切步距”:

当“下切步距”设置为 20 时,Z 高度位于 15、-5 和 -10 处。

下切步距是为除最后一层外的所有层指定的数值(在本例中为 20);最后一层位于毛坯底部(在本例中为其指定的“下切步距”为 5)。

选中“恒定下切步距”:

当“下切步距”设置为 20 时,Z 高度位于 20、5 和 -10 处。这将产生值为 15 的有效下切步距。

下切步距在所有层之间相同,但不一定等于指定的数值。在本例中,PowerMill 使用的“下切步距”值为 15 而不是 20

注: 此选项仅在您选择“自动”指定“下切步距”时才可用。如果您选择“手动”指定“下切步距”,则“恒定下切步距”选项在“区域清除 Z 高度”对话框中可用。

残留加工 - 选择此项可启用包含残留加工选项的残留页面。这会将策略更改为“模型”

默认情况下,系统会为此策略选择此选项。如果取消选择此选项,策略会更改为模型区域清除策略。
