移动刀具路径示例

本例说明如何移动刀具路径。本例使用“保留原始” 选项，以便您可以轻松查看变换效果。

本例使用 Examples 文件夹中的 Chainsaw.ige 模型，并使用残留轮廓刀具路径作为激活的刀具路径。

1. 单击“刀具路径编辑”选项卡 >“编辑”面板 >“变换”，以显示“刀具路径变换”选项卡。
2. 单击“刀具路径变换”选项卡 >“变换”面板 >“移动”以显示“移动”工具栏。
3. 确保已选择 。
4. 在“复制件数”中输入 2。

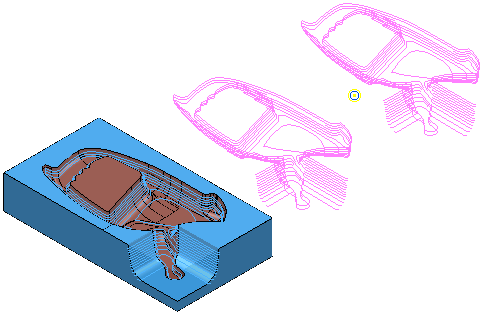

5. 在状态栏的 中输入坐标 300 0 0，然后按 Enter 键。这将移动和复制激活刀具路径。



6. 单击“刀具路径变换”选项卡 >“完成”面板 >“接受”，以接受更改并创建重复的刀具路径。

有关更复杂的示例，请参见矩形变换示例和圆形变换示例。
