浅滩边界

通过“浅滩边界”对话框，可在近水平区域和近垂直区域的连接处创建边界。该边界将根据模型上位于倾角内的区域生成轮廓，且应用于加工等高加工后留下大残留高度的区域。水平或垂直的界定在对话框中进行定义。

单击“边界”选项卡 >“创建”面板 >“浅滩”以显示“浅滩边界”对话框。

此对话框包含以下几项：

• 复制边界 - 单击可创建选定边界的副本。创建的新边界带有后缀“_1”。
• 锁定 - 单击此按钮可锁定边界，从而无法更改其参数。当边界处于锁定状态时，该按钮变为 ，而且所有参数域均变为“只读”。再次单击该按钮可解锁边界。这有助于保护可能花了一些时间计算出来的复杂边界。
  • - 此图标显示您要创建的边界的类型（在本例中为浅滩边界）。
• 名称 - 输入边界的名称。
• 上限角 - 指定由边界包围的区域的最大曲面倾角（自水平测量）。
• 下限角 - 指定由边界包围的区域的最小曲面倾角（自水平测量）。
• 公差 - 使用以下选项域指定用于创建边界的“公差”和“余量”值。
  • 公差 - 输入值以指定计算边界时使用的公差。该值决定边界贴合基本几何形体的精确程度。
  • 余量 - 输入值以指定计算边界时应用的加工余量。使用单个余量可将该值用作所有方向上的刀具偏移。
  • 轴向余量 - 输入值以指定作为偏移仅在刀轴方向上应用到刀具的加工余量。该值可控制加工用刀具的刀尖相对于实际刀具的位置。
  • 使用轴向余量 - 选择此选项可指定轴向余量。选择此选项会将“余量”域更改为“径向余量”。使用“径向余量”可将该值用作在径向上的刀具偏移。该值可控制加工用刀具相对于实际刀具的尺寸。
  • 余量 - 单击可显示“部件余量”对话框的“曲面”选项卡。您可以使用“曲面”选项卡上的功能指定不同边界曲面的余量。
• 刀具 - 选择刀具路径使用的刀具。

  要创建新刀具，请从列表 中选择一个刀具，或从右侧列表中选择一个现有刀具。

• 剪裁边界 - 选择此选项可将边界限制为现有边界。
• 自动碰撞检查 - 选择此选项将启用在计算时自动检查边界的功能。选择后，系统会对刀具、刀柄和夹持进行碰撞检查。所得到的边界仅包含不碰撞的移动。这可能会导致边界中出现间隙。
• 毛坯 - 从列表中选择选项来指定是否允许刀具位于毛坯之外。

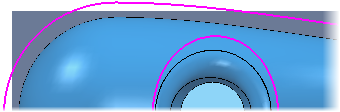

  • - 选择此选项将允许刀具中心移到毛坯之外。它只能延伸到毛坯之外不超过一个刀具半径的地方。

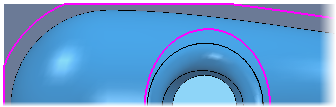

  • - 选择此选项会将刀具中心限制在毛坯边缘内。



• 允许边界专用 - 选择此选项可创建能成为专用边界的边界。边界仅在连接到刀具路径或残留模型时才会成为专用边界。专用边界连接到特定刀具路径，并且不能由任何其他刀具路径使用。要在其他地方使用同一个边界，您必须进行复制。
• 信息 - 将鼠标悬停在此按钮上可显示专用边界信息。
• 计算时应用编辑历史 - 选中此选项后，重新计算边界时会将编辑列表应用到边界。取消选中后，系统会使用此对话框上的选项重新计算边界，但不会应用编辑。
• 查看边界编辑 - 单击此按钮可显示边界编辑历史对话框，从中可以查看对边界所做的所有编辑。
• 应用 - 单击此按钮可使用对话框中的参数设置立即计算边界。
• 队列 - 单击此按钮可检查用于计算边界的所有参数是否合理。边界将添加到计算队列中，并且对话框会关闭。在 PowerMill 本应处于空闲状态时，系统会在后台计算边界。
• 接受 - 单击此按钮可存储边界参数。这将关闭对话框且不计算边界。如果需要，系统会自动计算边界。
• 取消 - 单击此按钮可关闭对话框且不存储边界参数。
