使用“偏移平坦面精加工”页面在模型的平坦区域上创建偏移刀具路径。
平坦面公差 - 输入公差，以查找几乎是平坦面（即在此处所指定的公差内的平坦面）的区域。
查找三角形上的平坦面 - 选择此项可查找三角形以及曲面上的平坦区域。取消选择时，PowerMill 不会考虑模型中包含三角形的部分。
允许刀具在平坦面以外 - 选择此选项可允许刀具移到平坦区域之外。这可缓解沿尖边运行刀具的问题。

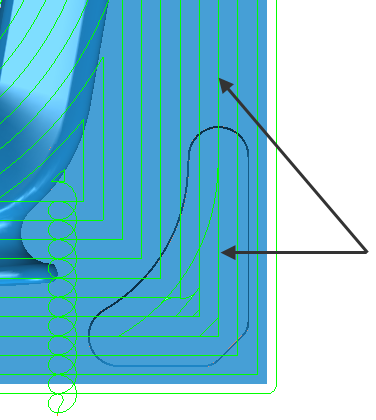

允许刀具在平坦面以外 - 已选：
允许刀具在平坦面以外 - 已取消选择：
残留加工 - 选择此项可启用残留页面。在残留加工中，您可以使用大型刀具实现高效的体积删除，然后使用小型刀具来加工大型刀具无法到达的模型区域（例如型腔和拐角）。小型刀具仅加工原始刀具无法到达的区域。

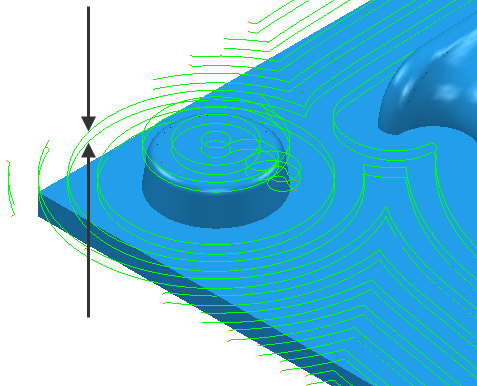

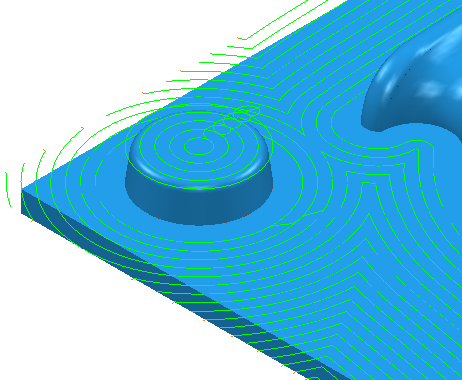

增加从外侧进刀 - 选择此项可使层移动从毛坯外侧向模型进刀。
外侧进刀余量 - 输入进刀距离。这是自平坦面的最大进刀距离。
忽略孔 - 选择此项可忽略小于指定“分界值”的孔。
- 分界值 (TDU) - 以刀具直径百分比的形式输入分界值，以定义要忽略的孔。例如，值为 2 时，PowerMill 会忽略小于两倍刀具直径的任何孔。

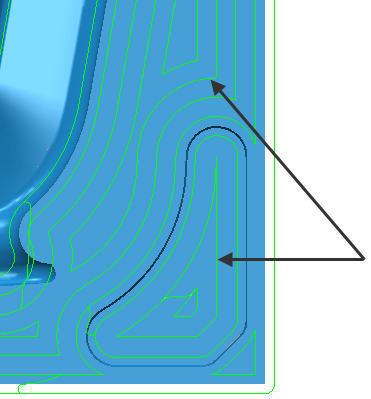

取消选择“忽略孔”：

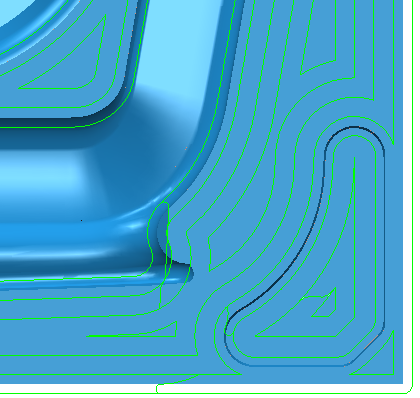

选择“忽略孔”：
公差 - 输入值以确定刀具路径贴合模型轮廓的精确程度。
切削方向 - 选择铣削技术。
从以下选项中选择“切削方向”：
- 顺铣 - 选择此选项可尽可能仅使用顺铣创建刀具路径。从刀具移动的方向查看时，刀具位于加工边缘的左侧。
- 逆铣 - 选择此选项可尽可能仅使用逆铣或仰铣创建刀具路径。从刀具移动的方向查看时，刀具位于加工边缘的右侧。
- 任意 - 选择此选项可同时使用逆铣和顺铣创建刀具路径。这将尽可能减少提刀次数和刀具移动。
余量 - 输入零件留下的材料量。单击“余量”
按钮将“余量”框分成“径向余量”
和“轴向余量”
。使用这两个设置将分开的“径向余量”和“轴向余量”指定为独立的值。分开的“径向余量”和“轴向余量”值对正交零件很有用。您可以在斜壁零件上使用独立余量，但预测结果会变得更困难。
径向余量 - 输入刀具的径向偏移。进行 2.5 轴或 3 轴加工时，输入正值可在垂直壁留下材料。
轴向余量 - 输入刀具的偏移（仅在刀轴方向）。进行 2.5 轴或 3 轴加工时，输入正值可在水平面留下材料。
部件余量 - 单击可显示部件余量对话框，从中可以指定不同曲面的余量。
行距 - 输入相邻加工路径之间的距离。
从刀具复制行距 - 单击此按钮将从激活刀具的切削数据加载径向切削深度。径向切削深度是垂直于刀轴测量的。
已编辑 - 显示此项时，系统将显示您或另一用户输入的值。单击 可将此值更改为自动计算的值。
行距 - 输入相邻加工路径之间的距离。
如果输入“行距”值，则
将变为 。
残留高度 - 输入最大残留高度，并使用此值来确定行距。在加工 45
的平面时，PowerMill 会计算行距值，以指定当前刀具加工公差的残留高度。对于任何给定公差，这是最坏情况下的残留高度。
下切步距
步距
剩余材料高度
有关详细信息，请参见行距和残留高度之间的连接。
最后下切步距 - 选择此项可启用一条额外的路径。
“最后下切步距”处于已选状态
“最后下切步距”处于已取消选择状态
