创建圆倒角示例

本例说明如何使用曲线编辑器选项卡对曲线创建圆倒角。本例假定您已创建多条连续直线和多个圆弧。如果您尚未创建，请参见创建直线和圆弧示例。

1. 单击“曲线编辑器”选项卡 >“创建”面板 >“圆和圆弧”>“裁剪的圆倒角”以显示“圆倒角”工具栏。
2. 选择要对其创建圆倒角的第一条曲线。



3. 将光标悬停在第二条曲线上以查看结果。



4. 选择曲线以创建此结果。



   此时，这两条曲线被裁剪为圆倒角。

对于以下几何形体：

• 如果对圆创建圆倒角，则系统不会裁剪圆，但会裁剪曲线



• 如果圆倒角半径过小，曲线将延长至该圆倒角



• 如果要对曲线到圆创建圆倒角，有多种可能的方案：

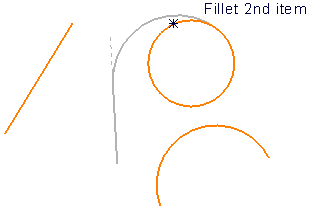

  • 外部圆倒角：



  • 半内部圆倒角。

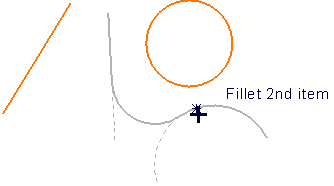

  如果选择了直线的另一端，可能还有更多方案：

  • 外部圆倒角。



  • 半内部圆倒角。



  如果曲线与圆相交，还有更多方案。
