使用“平倒角铣削”页面可指定用于平倒角铣削策略的平倒角刀具和选项。
“曲线定义”用于指定您要加工的曲线，并将加工属性添加到这些曲线。
创建参考线 - 单击可创建新的空参考线。
已选参考线 - 从列表中选择参考线。如果未显示参考线或已选择
，则不会选择参考线。列表中包含所有可用的参考线。
选择拾取的参考线 - 单击此项可通过在图形窗口中拾取来选择参考线（而不是在“选择参考线”列表中按名称进行选择）。
单击 会显示“拾取条目”选项卡。在图形窗口中选择一条参考线，以关闭“拾取条目”选项卡并在“已选参考线”域中显示该参考线。
采集曲线 - 单击此项可将已选曲线复制到参考线中。可以利用这种方式快速有效地从曲面模型中提取曲线几何形体并将其复制到激活的参考线/边界。有关详细信息，请参见采集曲线示例。
编辑加工段
- 指定：
- 加工的曲线区域
- 加工的曲线侧
- 加工策略。

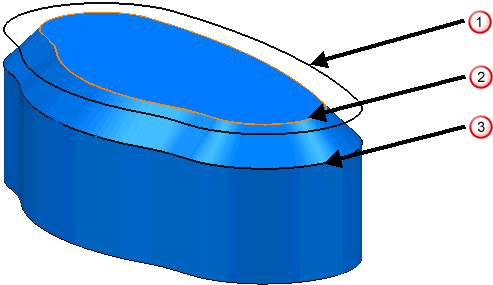

位置 - 选择指定参考线相对于平倒角的位置的选项。
-
拐角 - 定位平倒角拐角处的参考线。
-
顶部 - 定位平倒角顶部的参考线。
-
底部 - 定位平倒角底部的参考线。
公差 - 输入公差值以确定刀具路径贴合参考线的精确程度。
切削方向 - 选择铣削技术。
从以下选项中选择“切削方向”：
- 顺铣 - 选择此选项可尽可能仅使用顺铣创建刀具路径。从刀具移动的方向查看时，刀具位于加工边缘的左侧。
- 逆铣 - 选择此选项可尽可能仅使用逆铣或仰铣创建刀具路径。从刀具移动的方向查看时，刀具位于加工边缘的右侧。
- 任意 - 选择此选项可同时使用逆铣和顺铣创建刀具路径。这将尽可能减少提刀次数和刀具移动。

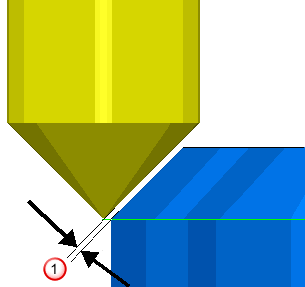

曲线余量 - 输入刀具与平倒角特征（垂直于平倒角）之间的距离。
- 曲线余量
，因为径向余量设置会在过切检查时考虑的模型余量。

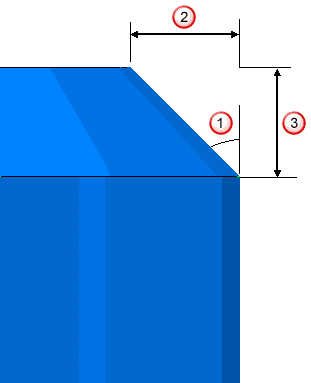

平倒角定义
- 平倒角角度
- 平倒角宽度
- 平倒角深度
由...定义角度 - 选择用于确定平倒角角度的方法。
刀具 - 由刀具锥角确定平倒角角度。
45
- 平倒角角度为 45。
角度 - 由“平倒角角度”域确定平倒角角度。
Setback - 由在“宽度”和“深度”域中指定的值确定平倒角角度。
平倒角角度 - 输入平倒角角度。此选项仅在您为“由...定义角度”选择“角度” 时可用。如果选择任何其他选项，此域将显示实际平倒角角度，但您无法编辑该值。
宽度 - 输入平倒角的宽度。该值会在您指定“角度”和“深度”后自动计算。
深度 - 输入平倒角的深度。该值会在您指定“角度”和“宽度”后自动计算。
刀具位置 - 选择刀具相对于平倒角的位置。
刀轴深度 - 刀具延伸到平倒角顶部上方的距离。
- 刀轴深度
底部轴向深度 - 刀具延伸到平倒角底部下方的距离。
- 底部轴向深度
标距直径 - 刀具在平倒角上的接触点处的有效刀具直径。
- 标距直径
