練習 1：建立組合

在本練習中，您要使用 Autodesk Civil 3D 隨附的一些次組合，建立一個具有行巷道、路緣、邊溝、人行道和既有地形坡度的基本拱形道路組合。

註:

您建立的廊道組合將用於在〈建立基本廊道〉自學課程中建立廊道模型。

建立組合基準線

1. 開啟 Assembly-1a.dwg，其位於自學課程圖面資料夾。
2. 按一下「常用」頁籤 「建立設計」面板 「組合」下拉式功能表 「建立組合」 查找。
3. 在「建立組合」對話方塊中，對於名稱輸入「主道路全剖面」。按一下「確定」。
4. 當指令行上顯示「指定組合基準線位置」提示時，按一下縱斷面視圖下的矩形。

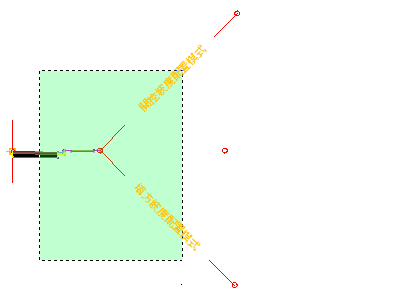

   視埠會縮放至組合基準線，類似於下圖：



加入車道次組合

1. 若「工具選項板」含有不可見的次組合，按一下「常用」頁籤 「選項板」面板 「工具選項板」 查找。
2. 在工具選項板中，於「工具選項板」控制列上按一下右鍵。按一下「Civil 公制次組合」。
3. 按一下「車道」頁籤。
4. 按一下「LaneSuperelevationAOR」。
5. 在「性質」選項板的「進階」中，指定下列參數：
   • 側：右
   • 寬度：3.5
   • 潛在的樞軸：無
6. 在圖面中，按一下組合基準線上的標識點。

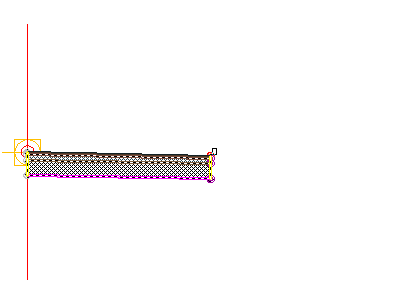

   目前，右側車道次組合已貼附至組合基準線。

加入路緣次組合

1. 在「工具選項板」視窗中的「路緣」頁籤上，按一下 「UrbanCurbGutterGeneral」。
2. 在圖面中，按一下行巷道右上邊緣處的標識點。

   註:

   若您將次組合貼附至錯誤的標識，您可以將它移動至正確的位置。按 Esc 結束次組合放置模式。選取您想要移動的次組合。在選取次組合時，會顯示一個藍色掣點。選取掣點，然後按一下正確的標識點。

加入人行道次組合

1. 在「工具選項板」視窗中的「基本」頁籤上，按一下 「基本人行道」。
2. 在「性質」選項板的「進階」中，指定下列參數：
   • 側：右
   • 寬度：1.5
   • 緩衝寬度 1：0.5
   • 緩衝寬度 2：0.5

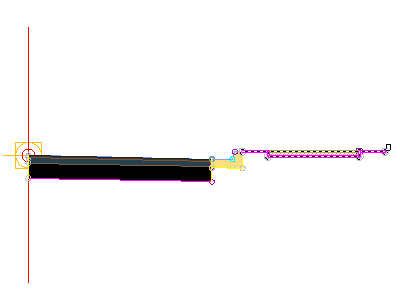

3. 在圖面中，按一下路緣頂部、背面的標識點。


加入邊坡次組合

1. 在「工具選項板」視窗中的「基本」頁籤上，按一下 「BasicSideSlopeCutDitch」。
2. 在「性質」選項板的「進階」中，指定下列參數：
   • 側：右
   • 開挖坡度：2.000:1
   • 填方坡度：4.000:1
3. 在圖面中，按一下人行道次組合外側邊緣的標識點。

4. 按 Esc。

   本動作會結束次組合放置指令。

將次組合鏡射至基準線的左側

1. 在圖面中，選取您所加入的四個次組合。

2. 按一下右鍵。按一下「鏡射」。
3. 按一下組合基準線上的標識點。

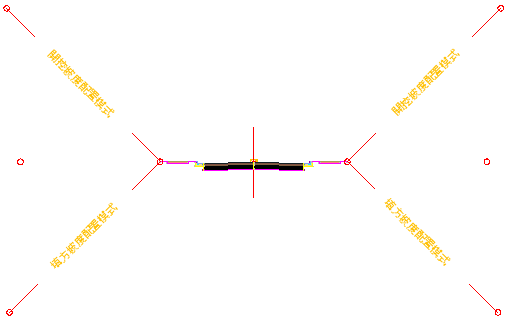

   次組合會顯示在組合標識的左側。「鏡射」指令會建立所選次組合的鏡射影像。將保留除「側」參數之外的所有次組合參數。


   註:

   不會動態連結已鏡射的次組合的參數。如果變更組合基準線一側的次組合參數值，則不會將此變更套用至相對的一側。

若要繼續學習本自學課程，請移至〈練習 2：修改次組合名稱樣板〉。
