練習 2：編輯偏移定線

在本練習中，您將可練習使用偏移定線編輯工具。

根據定線為靜態還是動態，為偏移定線提供幾何圖形編輯工具。若偏移定線動態連結至父系中心線定線，那麼您就無法編輯偏移定線幾何圖形。若偏移定線為靜態，您就可以使用「定線配置工具」工具列上的工具。

在「定線性質」對話方塊中會提供「偏移參數」頁籤。您可以由此位置變更參數，例如「標稱偏移值」及起點和終點樁號。

本練習上接〈練習 1：建立偏移定線〉。

檢查偏移定線幾何圖形

1. 開啟 Align-6B.dwg，其位於自學課程圖面資料夾。

   圖面包含一個地形及一個中心線定線，以及兩條偏移定線。

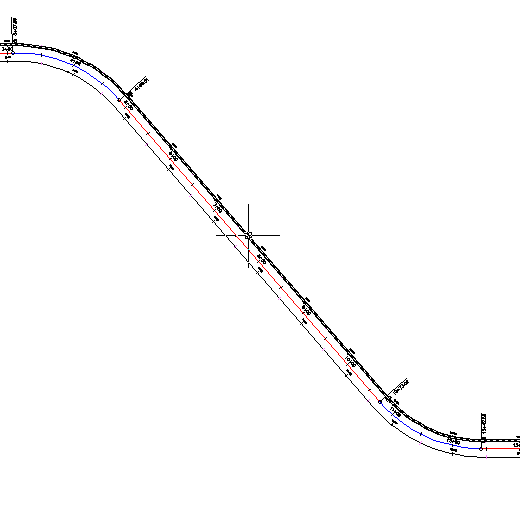

2. 選取左偏移定線。

3. 按一下「偏移定線」頁籤 「修改」面板 「幾何圖形編輯器」 查找。

   在「定線配置工具」工具列中，由於偏移定線幾何圖形會動態連結至父系定線，因此大部份的工具皆不可用。您可以使用「定線圖元」遠景及「定線配置參數」視窗以檢視動態偏移定線的參數，但您無法變更其值。

編輯偏移定線參數

1. 按一下「偏移定線」頁籤 「修改」面板 「定線性質」下拉式功能表 「定線性質」 查找。
2. 在「定線性質」對話方塊的「資訊」頁籤上，展開「類型」清單。

   您可以將偏移定線變更為此清單中的任何類型。但若您變更定線類型，定線將不會動態連結至中心線定線。

3. 按 Esc。
4. 按一下「偏移定線」頁籤。

   您可以使用本頁籤細分偏移定線設計。若您不想偏移定線反應父系定線幾何圖形的變更，請使用「更新模式」清單，讓定線變成靜態。

   註:

   只有偏移定線的「偏移參數」頁籤會顯示在「定線性質」對話方塊中。

5. 指定下列參數：
   • 標稱偏移值：-24.0000
   • 終點樁號：10+00
6. 按一下「確定」。

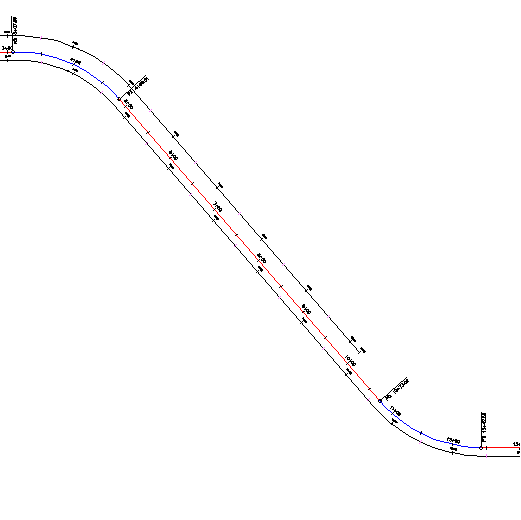

   現在偏移定線會在樁號 10+00 處結束，並且偏移幅度是中心線相對側偏移定線的兩倍。



進一步探索：練習使用中心線定線掣點。請注意，當您變更中心線定線幾何圖形時，會自動更新偏移定線的幾何圖形。

若要繼續學習本自學課程，請移至〈練習 3：向偏移定線加入加寬〉。
