練習 4：為廊道指定工作項目代碼

在本練習中，您將會建立一個代碼集型式，以便將工作項目代碼指定給廊道區域及線性圖徵。

代碼集型式會將工作項目套用至定義廊道組合的連接或點代碼。代碼集型式可讓您使用廊道模型，計算各種不同測量單位的計量，像是：

• 累計面積或體積：若要萃取封閉廊道面積的累計體積，請將工作項目代碼套用至廊道連接。

  會使用具有工作項目代碼的連接萃取工作項目面積或材料 (例如瀝青、碎石或土壤) 的測定體積計量。

• 線性計量：為萃取出沿著廊道地勢線的線性計量，將工作項目代碼套用至廊道點。

  含有工作項目代碼的點可用來萃取材料 (例如護欄和路緣) 的線性計量。

• 逐條列述計數：為萃取出特定項目的逐條列述計量，將工作項目代碼套用至廊道點，並使用公式從地勢線長度計算出計量。
  註:

  您將在〈練習 6：使用工作項目公式〉中學習如何建立和套用工作項目公式。

本練習上接〈練習 3：為管網零件指定工作項目代碼〉。

建立代碼集型式

1. 開啟 Quantities-4.dwg，其位於自學課程圖面資料夾。

   本圖面包含一個商用工址，是由建築整地版形、停車場及出入道路所組成的。

2. 在「工具區」的「設定」頁籤中，展開「一般」「多用途型式」「代碼集型式」集合。於「所有代碼」上按一下右鍵。按一下「複製」。
3. 在「代碼集型式」對話方塊的「資訊」頁籤上，於「名稱」中輸入「廊道計量」。
4. 在「代碼」頁籤中的「連接」內，在「基準」列中，按一下 。
5. 在「我的最愛」品類中，選取「工作項目 ID」30202-0600。
6. 按一下「確定」。
7. 重複步驟 4 至步驟 6，將工作項目代碼套用至下列連結：
   • 「鋪路」：40920-1000
   • 「鋪路 1」：40930-0200
   • 「鋪路 2」：40310-3300
   • 「基層」：30202-0800
8. 重複步驟 4 至步驟 6，將工作項目代碼套用至下列「點」：

   「Top_Curb」：60902-0800

9. 按一下「確定」。

將新代碼集套用至廊道及組合

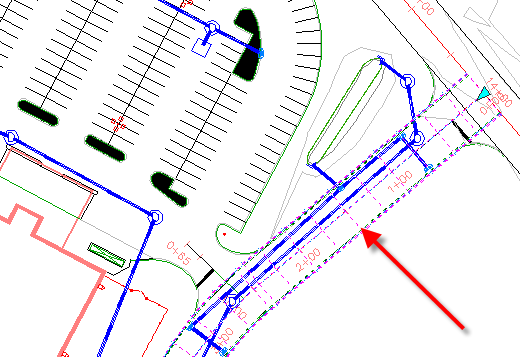

1. 在圖面中，選取支線道廊道。按一下右鍵。按一下「性質」。

2. 在「性質」選項板中，在「資料」下的「代碼集型式名稱」中，選取「廊道計量」。
3. 按 Esc。
4. 在圖面中，選取廊道組合的基準線。按一下右鍵。按一下「性質」。
5. 在「性質」選項板中，在「資料」下的「代碼集型式名稱」中，選取「廊道計量」。
6. 按 Esc。
7. 重建廊道。

若要繼續學習本自學課程，請移至〈練習 5：使用計量報告〉。
