練習 3：為管網零件指定工作項目代碼

在本練習中，您將會修改零件表，以便在建立管網零件時，為其指定工作項目代碼。您也將學到如何對既有的管網零件指定工作項目代碼。

本練習上接〈練習 2：為 AutoCAD 物件指定工作項目代碼〉。

指定 QTO 指令設定

1. 開啟 Quantities-3.dwg，其位於自學課程圖面資料夾。

   本圖面包含一個商用工址，是由建築整地版形、停車場及出入道路所組成的。工址亦包含具有管及數種類型結構的 Storm Sewer 網。

2. 按一下「分析」頁籤 「QTO」面板 「QTO 管理員」 查找。
3. 在「QTO 管理員」遠景中，按一下 。
4. 在「計量指令設定」對話方塊中，在「計算計量選項」中，指定下列參數：
   • 計算類型：3D
   • 管長度類型：到內側邊緣

   這些參數指定使用端對端距離，從每一結構的內緣報告長度。

5. 按一下「確定」。

將工作項目代碼加入至管網

1. 在圖面中選取管網零件。按一下「管網」頁籤 「修改」面板 「網路性質」 查找。
2. 在「管網性質」對話方塊中，在「配置設定」頁籤的「網路零件表」中，按一下「編輯目前的選取」。
3. 在「網路零件表」對話方塊中，在「管」頁籤上，展開「Storm Sewer」「混凝土管品類」。
4. 在18 英吋鋼筋混凝土管列中，按一下 。
5. 在「工作項目清單」對話方塊中，展開「我的最愛」品類。
6. 在「我的最愛」品類中，選取「工作項目 ID」60201-0600。
7. 按一下「確定」。
8. 按一下「結構」頁籤。
9. 重複步驟 4 至 7 為下列結構指定工作項目：

   結構	工作項目 ID
   51 x 6 x 51 英吋混凝土矩形端牆 Mat_CONC	60103-0100
   偏心結構 48 直徑 24 框 24 圓錐 5 壁面 6 樓板 Mat_CONC	60403-1100 60409-0500

10. 按三次「確定」。

將含有工作項目的零件加入至管網

1. 在圖面中，選取管。按一下「管網」頁籤 「修改」面板 「編輯管網」 查找。
2. 在「網路配置工具」工具列上，指定下列參數：
   • 結構： 偏心結構 48 直徑 24 框 24 圓錐 5 壁面 6 樓板 Mat_CONC
   • 管： 18 英吋鋼筋混凝土管
   • 管和結構：已選取
3. 在圖面中，按一下兩個點。

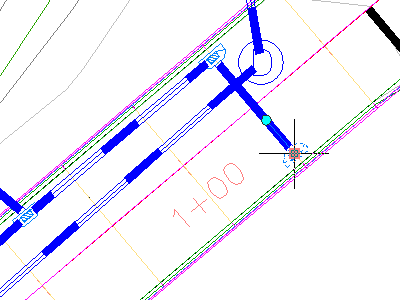

   本動作會建立兩個以管相連的結構。

4. 按 Enter。
5. 將游標懸停於其中一個新結構上。

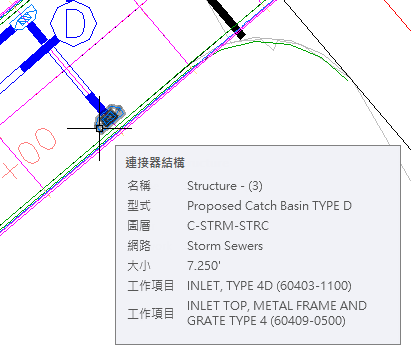

   工具提示會顯示已指定給該結構的工作項目描述及 ID。



為工作項目指定既有的管網零件

1. 在圖面中，沿著道路選取其中一個集水井。

2. 按一下右鍵。按一下「選取類似項」。
3. 在「QTO 管理員」遠景中，按一下 。
4. 在「我的最愛」品類中，選取「工作項目 ID」60403-1100 和 60409-0500。
5. 按 Enter。
6. 將游標懸停於其中一個集水井上。

   工具提示會顯示已指定給集水井的工作項目描述及 ID。



   進一步探索：在網路上的其他結構上重複本程序，指定適合方形集水井、人孔及端牆的工作項目代碼。

若要繼續學習本自學課程，請移至〈練習 4: 為廊道指定工作項目代碼〉。
