練習 1：交換不規則三角網邊緣

在本練習中，您將在地形中交換數個不規則三角網邊緣。

置換不規則三角網邊緣

1. 開啟 Surface-4A.dwg，其位於自學課程圖面資料夾。

   在此圖面中，地形顯示為覆疊在外部參考地基影像上的不規則三角網線。

2. 拉近至地形的下邊緣。

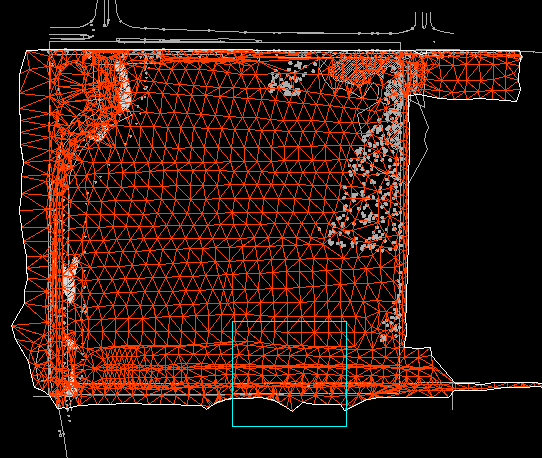

   要縮放至的區域


3. 在「工具區」的「探勘器」頁籤上，展開地形的「定義」集合。在「編輯」上按一下右鍵。
4. 按一下「交換邊緣」。

   指令行將提示您選取要置換的邊 (線)。

5. 按一下要交換的不規則三角網邊緣。

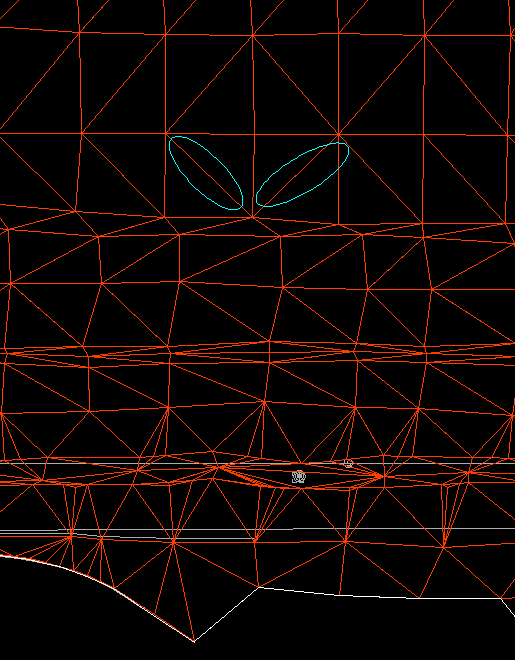

   建議交換的邊緣



   在滿足下列條件的情況下交換邊緣：

   • 兩個可見三角形被該邊緣分隔開。
   • 由兩個三角形 (被邊緣分隔開) 構成的四邊形是凸四邊形。
6. 或者，繼續按一下其他不規則三角網邊緣以對其進行交換。
7. 按 Enter 結束指令。

   以上編輯將做為「交換邊緣」作業加入至「探勘器」頁籤上的「編輯」清單檢視中。

   註:

   該清單檢視中的「描述」欄提供了沿已交換邊緣的點選點的座標。

若要繼續學習本自學課程，請移至〈練習 2：刪除不規則三角網線〉。
