練習 2：刪除不規則三角網線

在本練習中，您將從地形中刪除不規則三角網線。

不規則三角網線位於水池內。透過移除這些線，可以避免繪製等高線時穿過水池區域。

本練習上接〈練習 1：交換不規則三角網邊緣〉。

刪除不規則三角網線

1. 開啟 Surface-4B.dwg，其位於自學課程圖面資料夾。

   在此圖面中，地形顯示為覆疊在外部參考地基影像上的不規則三角網線。

2. 拉近至地形左上方的圓形水池區域。

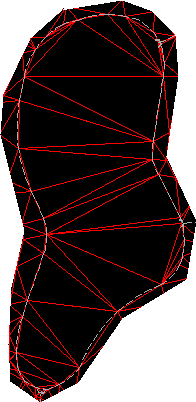

   穿過水池區域的線


3. 在「工具區」的「探勘器」頁籤上，展開地形的「定義」集合，然後在「編輯」項目上按一下右鍵。
4. 按一下「刪除線」。

   指令行將提示您選取要移除的邊 (線)。

5. 按一下穿過水池地形的邊緣。按 Enter。

   這樣就移除了該邊緣並建立了沿相鄰不規則三角網線的內部邊界。

6. 重複「刪除線」指令，並且移除穿過水池地形的所有不規則三角網線。
   提示:

   在指令行中輸入 C，於刪除線指令期間使用框選。

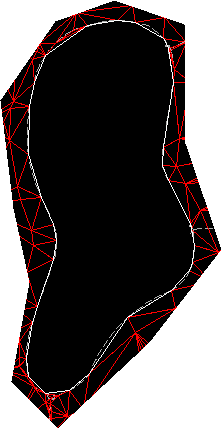

   已修改的三角法以及內部邊界



   以上編輯作業將做為「刪除線」作業加入至「探勘器」的「編輯」清單檢視中。

   註:

   該清單檢視中的「描述」欄提供了已刪除邊緣的頂點的座標。

若要繼續學習本自學課程，請移至〈練習 3：加入隱藏邊界線〉。
