在本練習中，您將會分割一個縱斷面視圖，以便配置縱斷面的完整高程範圍能適應較短的縱斷面視圖。
本練習上接〈練習 3：將物件投影至縱斷面視圖〉。
分割縱斷面視圖
- 開啟 Profile-5D.dwg，其位於自學課程圖面資料夾
- 按一下頁籤
面板 下拉式功能表 查找。
- 在「建立縱斷面視圖」精靈的「一般」頁面上，指定下列參數：
- 選取定線：山脊道路
- 縱斷面視圖型式： 標準
- 在精靈左側，按一下「縱斷面視圖高度」。
- 在「縱斷面視圖高度」頁面，指定下列參數：
- 縱斷面視圖高度： 使用者指定的
- 最大：670.00’
- 分割縱斷面視圖：已選取
分割縱斷面視圖控制項現在可以使用。使用這些控制項，您可以為分割縱斷面視圖的第一個段、中間段以及最後一個段選取單獨的縱斷面視圖型式。對於本練習，接受預設的分割縱斷面視圖設定。
- 按一下「下一步」。
- 在「縱斷面顯示選項」頁面上，清除所有縱斷面 (「既有地形 - 地面 (1)」和「配置 (1)」除外) 的「繪圖」勾選方塊。在「配置 (1)」列中，選取「分割處」選項。此選項會指定在配置縱斷面適當的高程處發生分割，並可確保整個配置縱斷面將顯示在縱斷面視圖中。
- 捲動至右側，直到「標示」欄可見。在「既有地形 - 地面 (1)」列中，按一下「標示」儲存格。
- 在「點選縱斷面標示集」對話方塊中，選取<無>。按一下「確定」。
- 按一下「建立縱斷面視圖」。
- 出現提示時，平移並縮放至圖面視窗中的空白區域，然後按一下以建立縱斷面視圖。

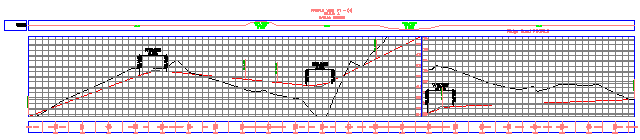

新的縱斷面視圖即會建立。請注意，由於在步驟 7 中已指定較小的最大高度，因此縱斷面視圖格線會短於圖面中其他縱斷面視圖。為了適應較短格線中的縱斷面，已將縱斷面分割為兩段。由於「分割處」設定已在步驟 6 中設定為「配置 (1)」，因此紅色配置縱斷面的完整長度和高程均可見。請注意，縱斷面視圖的中間有一個垂直軸來顯示兩個分割段的高程。
修改分割縱斷面視圖的性質
- 在「工具區」的「探勘器」頁籤上，展開「定線」「中心線定線」「山脊道路」「縱斷面視圖」集合。
請注意，已建立一個新縱斷面視圖 PV - (4)。
- 在「探勘器」頁籤中，於 PV - (4) 上按一下右鍵。按一下「性質」。
- 在「縱斷面視圖性質」對話方塊的「高程」頁籤上，將「高程範圍」下的「高度」變更為 15.000’。
- 按一下「套用」。
請注意，在圖面視窗中，縱斷面視圖已分割為五段，以適合新高度。
現在，您將變更第一個和最後一個縱斷面視圖段的型式。
- 在「縱斷面視圖性質」對話方塊的「分割縱斷面視圖資料」表格中，於第 1 1 列中，於「縱斷面視圖型式」欄中，按一下
。
- 在「點選縱斷面視圖型式」對話方塊中，選取「左和下軸」。按一下「確定」。
- 重複執行步驟 5 和步驟 6，以將「縱斷面視圖型式」(位於第 4 列) 變更為「完整格線」。
- 按一下「確定」。

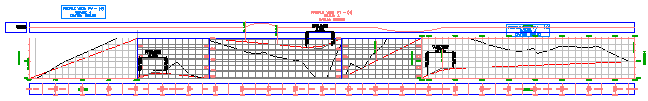

單一縱斷面視圖格線中將顯示三種不同的縱斷面視圖型式。雖然分割縱斷面顯示在單一縱斷面視圖格線中，但是它可將單獨的型式套用至每個分割段。
若要繼續學習本自學課程，請移至〈練習 5：建立多個縱斷面視圖〉。
