練習 1：建立運土圖

在此練習中，將為專案工址建立顯示免費挖運體積和付費挖運體積的運土圖。

若要建立運土圖，必須具備以下項目：

• 一條定線
• 兩個地形
• 一個取樣線群組
• 一個材料清單

您在本練習中所使用的取樣圖面會包含所有這些項目。

瞭解如何建立材料清單的步驟，請參閱〈建立材料清單〉練習。

建立運土圖

1. 開啟 Mass Haul-1.dwg，其位於自學課程圖面資料夾。
2. 按一下「分析」頁籤 「體積和材料」面板 「運土」 查找。
3. 在「建立運土圖」精靈的「一般」頁面上，指定下列參數：
   • 運土視圖名稱：運土平衡
   • 運土視圖型式：免費挖運和付費挖運
4. 按一下「下一步」。
5. 在「運土顯示選項」頁面上，檢查「材料」區域中的設定。「材料清單」的選取項目會與選取的取樣線群組一同儲存。瞭解如何建立材料清單的步驟，請參閱〈建立材料清單〉練習。查看「選擇要顯示為運土線的材料」清單中可用的選項，但接受預設總體積選項。在「運土線」區域中，指定以下設定：
   • 運土線名稱：運土線總體積
   • 運土線型式：免費挖運和付費挖運 - 挖填變化點
6. 按一下「下一步」。
7. 在「平衡選項」頁面上的「免費挖運選項」下，選取「免費挖運距離」勾選方塊。輸入 300.0000’做為免費挖運距離。

   此值指定挖土機以標準費用挖運材料的距離。材料的挖運距離超出此值的部分將視為付費挖運，通常收取較高費用。

8. 按一下「建立圖」。
9. 在圖面中，鎖點至縱斷面視圖上方的紅色圓的中心以放置運土圖。

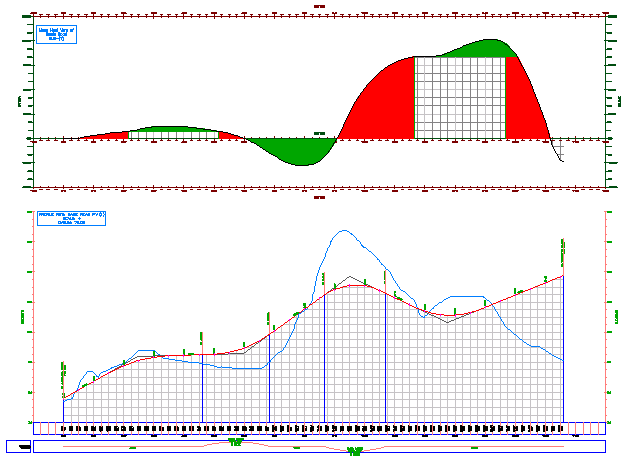

   將顯示運土圖，且該運土圖包含三個運土區域。如下圖所示，運土區域確定了挖方或填方材料位置的樁號範圍。當運土線位於平衡線上方時，材料體積為挖方體積。如果運土線位於平衡線下方，則材料為填方。



若要繼續學習本自學課程，請移至〈練習 2：平衡運土體積〉。
