練習 2：平衡運土體積

在本練習中，您將平衡位於平衡線上方和下方的運土體積，這會消除付費挖運體積。

本練習上接〈練習 1：建立運土圖〉。

平衡挖方材料體積

註:

本練習使用 Mass Haul-1.dwg，其中包含您在上一個練習中所做的修改，或者您可以從自學課程圖面資料夾開啟 Mass Haul-2.dwg。

1. 拉近位於圖左側的運土區域。

   注意，綠色免費挖運區域的最高點位於樁號 3+25 處。這是挖填變化點，免費挖運在該點處從挖方變化到填方。根據工址情況，挖填變化點可以是棄土區或借土坑的邏輯位置，這樣可以減小或消除付費挖運。

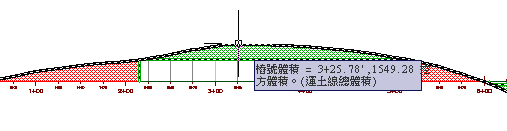

2. 在樁號 3+25 處，將游標懸停於運土線上。

   注意，工具提示將顯示目前樁號 (3+25) 和體積 (大約為 1500.00 立方碼)。


3. 選取運土線。按一下右鍵。按一下「運土線性質」。
4. 在「運土線性質」對話方塊中，按一下「平衡選項」頁籤。
5. 在「加入/移除借土坑和棄土區」區域中，按一下「加入棄土區」。
6. 在「樁號」儲存格中，輸入 325。

   這是平衡線上方體積的挖填變化點處的樁號編號。

7. 在「容量」儲存格中，輸入 1500。

   這是近似值體積 (1500.00 立方碼) (1500.00 立方碼)。

8. 按一下「確定」。

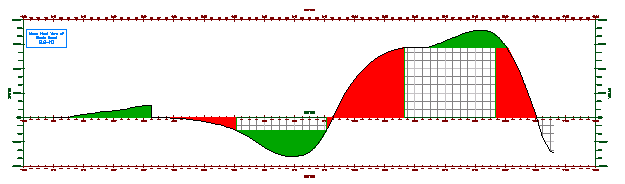

   平衡線上方的挖方體積全部為免費挖運。注意，現在平衡線下方存在紅色的付費挖運體積。將按照以下程序平衡填方體積。



平衡填方材料體積

1. 在平衡線下方，拉近至運土線上的樁號 6+25。

   注意，此樁號處位於付費挖運體積 (紅色區域) 和免費挖運體積 (綠色區域) 與運土線的交點附近。如果在縱斷面上審查此樁號，則會發現它也是既有地面地形的相對平坦的區域。對於棄土區和借土坑來說，平坦區域也是不錯的位置。

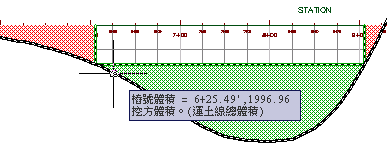

2. 將游標懸停於運土線上的樁號 6+25 處。

   注意，工具提示將顯示目前樁號和體積 (大約為 2000.00 立方碼)。


3. 選取運土線。按一下右鍵。按一下「運土線性質」。
4. 在「運土線性質」對話方塊中，按一下「平衡選項」頁籤。
5. 在「加入/移除借土坑和棄土區」區域中，按一下「加入借土坑」。
6. 在借土坑的「樁號」儲存格中，按一下 。
7. 在圖面中平移至左側，以便可以看到廊道和地形。在廊道上的樁號 6+25 附近按一下。

   注意，樁號 6+25 處周圍沒有地形等高線。這指示此區域相對平坦。

8. 在借土坑的「容量」儲存格中，輸入 2000。

   這是您在步驟 2 中記下的近似體積值。

9. 按一下「確定」。

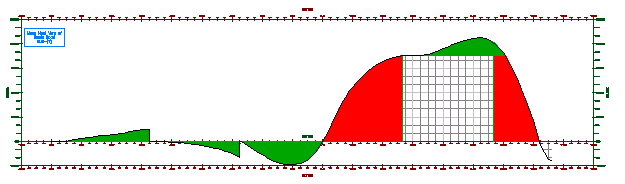

   平衡線下方的填方體積全部為免費挖運。



   進一步探索：透過在樁號 11+50 處加入容量為 10000 立方碼的棄土區來平衡第三個區域中的運土體積。

10. 關閉圖面，但是不儲存變更。

若要繼續學習本自學課程，請移至〈練習 3：編輯運土線型式〉。
