練習 2：擺動宗地界址線的一端

在本練習中，您將會從指定的參考點擺動貼附的界址線以重調宗地大小。

本練習上接 〈練習 1：滑動宗地界址線〉。

指定宗地建立設定

1. 開啟 Parcel-2B.dwg，其位於自學課程圖面資料夾。
2. 按一下「常用」頁籤 「建立設計」面板 「宗地」下拉式功能表 「宗地建立工具」 查找。
3. 在「宗地配置工具」工具列上，按一下 。
4. 指定下列參數：

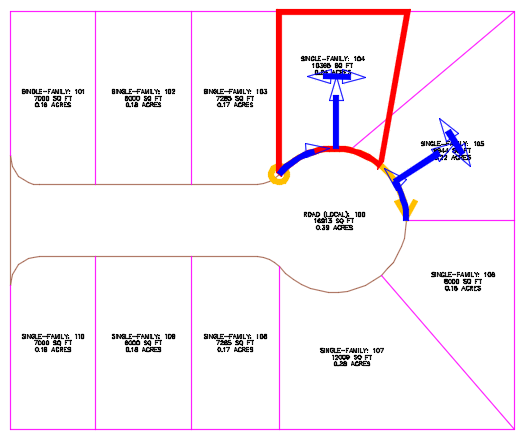

   當您指定每一個參數時，請注意會在「宗地配置工具」視窗底部顯示一個預覽圖形。

   宗地大小

   自動配置

   • 最小面積：8000.00
   • 最小臨街面：40.0000
   • 使用偏移處的最小臨街面：否
   • 臨街面偏移：20.0000
   • 最小寬度：40.0000
   • 最小深度：50.0000
   • 使用最大深度：是
   • 最大深度：200.0000
   • 多重解決方案偏好：使用最短臨街面
   • 自動模式： 關閉
   • 剩餘分配：在最後一個宗地中放置剩餘宗地

擺動宗地界址線的一端

1. 在「宗地配置工具」工具列中，按一下「線擺動 - 編輯」。
2. 在「建立宗地」-「配置」對話方塊中，按一下「確定」。

   系統將提示您選取貼附的界址線以進行調整。

3. 在圖面中，按一下宗地 104 和宗地 105 之間的界址線。

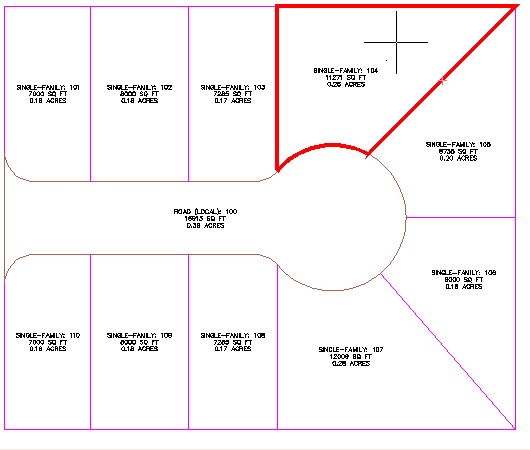

4. 透過將游標移至地界 104 上然後按一下來選取要調整的宗地。請注意，宗地邊界將亮顯。

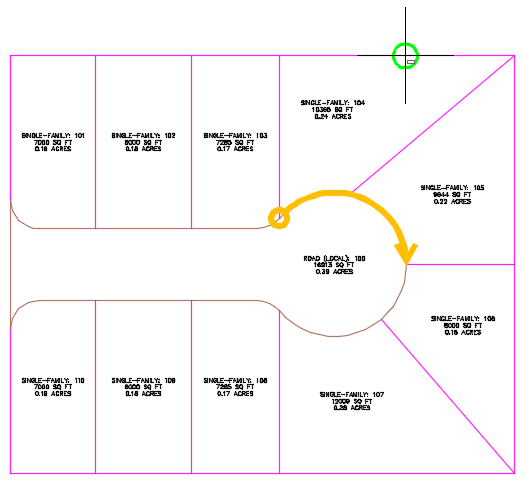

5. 依下列影像所示指定宗地臨街面。

   註:

   必須關閉物件鎖點才能執行以下步驟。

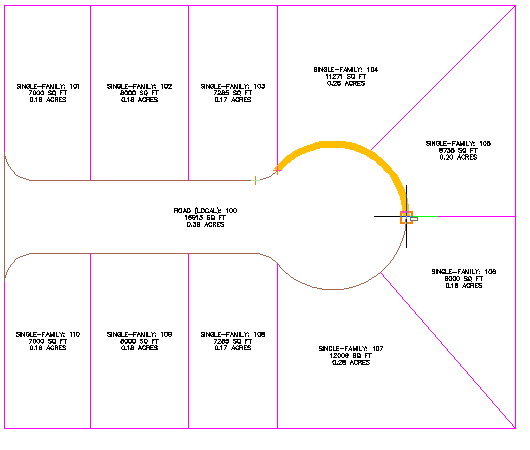

6. 將游標移至下列影像中的近似位置。

7. 按一下以放置參考點。

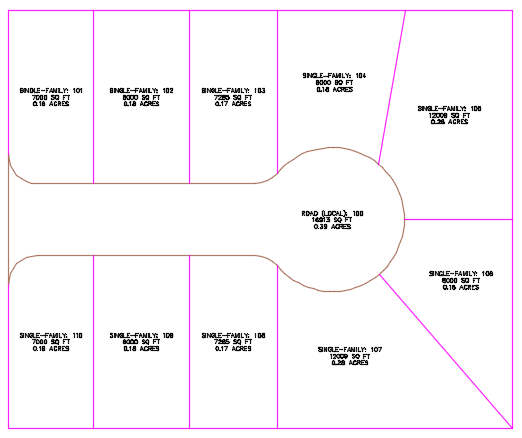

   會顯示宗地建立參數的預覽圖形和建議的解決方案。顯示的解決方案會沿著參考點擺動界址線。建議的解決方案涵蓋的面積值與您在本練習開始時指定的宗地建立參數的面積值相符。


8. 按 Enter。

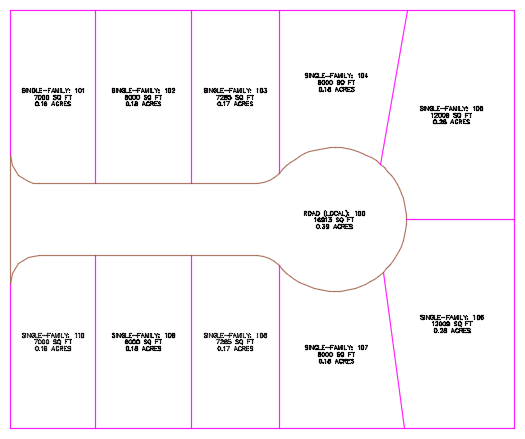

   進一步探索：使用步驟 3 至步驟 8，以移動宗地 106 和宗地 107 之間的界址線。


9. 按 Esc 結束指令。

若要繼續學習本自學課程，請移至 〈練習 3：編輯宗地界址線幾何圖形」。
