建立孔

使用預置快速放置孔，或使用「性質」面板指定孔標註、鑽尖、終止點和螺紋類型選項。

新增功能：2019、2019.1、2020.1、2020.2、2021、2021.1、2025

主要概念

• 「性質」面板工作流程是漸進式的，從面板上方流向下方。一個區段中的參數會影響特徵，並設定面板中後續區段的介面環境。
• 「性質」面板使用軌跡表示流程中的步驟。您可以按一下軌跡文字，以移至流程的對應步驟。例如，在孔建立期間，如果按一下「草圖」軌跡，您會進入草圖環境。如果按一下「孔」，您會進入特徵環境。您可以透過軌跡更名特徵和草圖。
• 若要從「性質」面板更名作用中的孔和草圖節點，請按一下軌跡文字加以選取，然後再次按一下該文字以編輯文字。
• 可以在「性質」面板或圖元區中編輯參數值，或按一下特徵參數操控點，並進行拖曳來編輯參數值。作用中的操控點會在圖元區中亮顯，並且在「性質」面板中關聯的欄位具有焦點。



• 按 Enter 或 Tab 鍵移至下一個欄位，可以交付在「性質」面板中編輯的值。按 Ctrl+Enter 可建立孔，並關閉「性質」面板。
• 值編輯視覺反饋：如果值無效 (例如，指定的螺紋長度大於孔深度)，值會變為紅色。如果值有效，值為黑色。

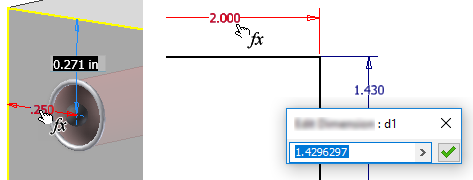

• 若要在定位孔時使用既有參數和標註，請按一下標註選項箭頭，然後選擇「選取特徵標註」。
• 參考標註 (不可編輯) 會顯示在括號內。

• 編輯草圖時，使用指令來建立、投影或複製孔中心。
• 在特徵和草圖編輯過程中，都會提供預覽控制 。
• 處理零件或組合模型時，「性質」面板的體驗完全相同。
• 使用「線性」放置選項建立的舊式孔特徵，在移轉後具有已建立點和約束的草圖。
• 對於板金零件，預設孔深度的「距離」為「厚度」參數。

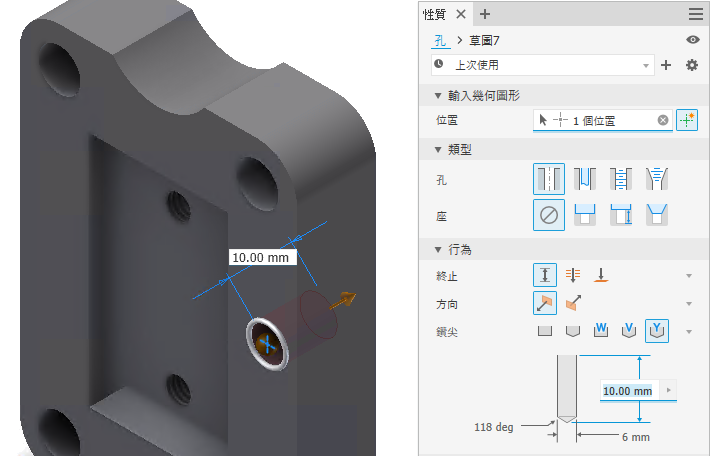

建立孔的步驟

1. 按一下「3D 模型」頁籤 「修改」面板 「孔」。
2. 可選 - 查看面板功能表，以確認您所需的選項是否處於作用中狀態。這兩個選項為：



   • 預先選取草圖中心點 - 作用中草圖中所有未使用的草圖中心點，都會自動選取供「孔」指令使用，並在每個中心點上移植一個孔。按住 Ctrl 的同時按一下可從選集中移除中心點。清除該選項會停用預先選取功能。

   • 使用 (+) 時保持草圖可見 - 使用「孔」指令時，如果在按一下 (建立新孔) 後有未使用的草圖中心點，則會自動共用並顯示草圖，以用於建立下一個孔。如果您未將該草圖用於下一個孔，或者按一下「取消」或 Esc，則會取消共用該草圖。您可以在草圖瀏覽器節點上按一下右鍵並按一下「共用草圖」，來手動共用草圖。此選項僅可在零件環境中使用。
   • 僅窗選中心點 - 依預設，此設定處於打開狀態，窗選僅會擷取中心點物件。如果您要選取任何類型的點物件 (這是舊式行為)，請按一下以關閉此設定。
3. 指定預置。如果沒有預置或偏好的預置不存在，請繼續指定所需孔參數的程序。



   註: 完成參數指定並按一下「確定」後，會自動建立名為「上次使用」的預置。您可以繼續使用該預置，或將其儲存為指定的名稱。孔參數上的公差值會儲存在預置中。
   重要: 如果您要建立預置，將停用此選項，然後將 HoleCmd.preset 檔案設定為唯讀狀態。導覽至 %USERPROFILE%\AppData\Roaming\Autodesk\Inventor xxxx\Presets 資料夾。以滑鼠右鍵按一下預置檔案，然後按一下「內容」。在「一般」頁籤的「屬性」區段中，除選「唯讀」。

4. 指定位置。既有草圖不是必需的。孔位置的有效輸入包括面、草圖點 (端點或中點) 或工作點。您可以關閉位置選項 「允許建立中心點」，以將選取限制為既有點。會為下一個孔記住該選項的上次使用狀態。

   例如，如果關閉「允許建立中心點」，以選取線端點做為孔位置，則它將保持關閉，並且不會自動重置。

   左下角的狀態列可讓您知道作用中的指令。

   註: 當「輸入幾何圖形」>「位置」是一個工作點時，「允許建立中心點」會停用。

   「允許建立中心點」處於

   • 打開 (預設) 狀態時，您可以在零件面上隨機加入中心點。
   • 關閉狀態時，您僅可以選取草圖中心點、既有草圖中的草圖點，或工作點。



   按一下某個面會選取與該面關聯的本體、建立草圖並放置孔中心。按一下某個點會放置孔中心，然後您可選取面、平面或直線邊來定義孔方向。按一下某個工作平面會在平面上建立草圖並放置孔中心。

   若要編輯草圖，請使用「性質」面板頂部的軌跡。如果顯示一個包含多個孔中心的草圖，則會選取所有沒有關聯孔的孔中心。

   提示: 如果您的設計工作流程使用一個草圖，其中包含多個孔中心來表示多種大小的孔，您可以使用「清除選取」按鈕 (位於「輸入幾何圖形」區段中的「位置」清單末尾)，快速除選已選取的所有孔中心。

   位置

   1. 透過以下方式指定孔位置：
      • 按一下平物面或工作平面上的任意位置。會在您所按的位置放置孔中心。您可以拖曳未受約束的孔中心，以進行重新定位。
      • 選取某個點，然後選取直線邊 (與孔軸線平行) 或面/工作平面 (與孔軸線互垂)。
   2. 按一下參考邊以放置標註。使用「孔」指令時，可以選取、編輯或刪除線性放置標註。選取標註並變更值，或使用 Delete 鍵移除標註。
      註: 在編輯標註時，若要利用既有的草圖標註，請按一下您要利用的標註。



      您也可以按一下標註欄位右端的箭頭，然後選擇「選取特徵標註」。選取包含您要使用之標註的特徵，然後選取實際標註。

   3. 若要建立同圓心孔，請放置孔中心，並按一下要同圓心之孔的模型邊或曲面。
      註: 您可以選取工作平面的邊，然後選取模型邊或曲面來放置同圓心孔中心。孔深度沿工作平面測量得出。



   4. 若要從選集中移除孔中心並將其保留在草圖中，請在按住 Ctrl 的同時按一下孔中心並加以選取。若要移除孔和孔中心，請選取並刪除孔中心點。
   5. 若要清除選取，請使用所選項目末尾的「清除選取」按鈕 。

   實體

   1. 如果零件檔中有兩個或多個實體本體，請按一下「實體」選取器選擇參與實體本體。
5. 指定類型。「類型」包括座類型和孔類型。

   孔類型

   • 簡單孔會建立不帶螺紋的普通孔。不需要其他設定。
   • 間隙孔會建立與特定結件配合的標準無攻牙孔 (且通常為通孔)。使用它們，根據標準結件資料資源庫建立標準結件的間隙孔。
     註: 圖面中的孔註記中，可能包括結件資訊。

     Autodesk Inventor 使用 Microsoft Excel 工作表檔案 Clearance.xls (位於「設計資料」資料夾) 管理間隙資料。「應用程式選項」或專案設定會影響工作表檔案的位置。您可以變更檔案中的順序，以便使最常用的間隙顯示在最前面。編輯間隙工作表，並根據優先級變更每個表單的儲存格 B1 中的排序順序編號 (從 1 到 n)。若要啟用新的排序順序，請重新啟動此程式

   • 攻牙孔會建立一個具有您所定義螺紋的孔。以「英制」或「公制」標準大小指定攻牙孔。對於零件孔特徵，您可以從清單中選取一般螺紋大小，它的直徑是計算出來的。
   • 推拔攻牙孔會建立一個具有您所定義斜螺紋的孔。指定螺紋類型和大小以及右向或左向方向，Autodesk Inventor 將自動確定直徑、推拔角度和螺紋深度。以「英制」或「公制」標準大小指定推拔攻牙孔。

   座類型

   • 「無」用於定義一個簡單的鑽孔。它具有指定的直徑，並與平物面齊平。
   • 柱坑孔具有指定的直徑、柱坑直徑和柱坑深度。不能將推拔攻牙孔與柱坑配合使用。
   • 淺柱坑孔具有指定的直徑、淺柱坑直徑和淺柱坑深度。對孔和螺紋深度的測量從淺柱坑的底面開始。在零件檔中，您可以為淺柱坑孔上的柱坑深度指定為零 (0) 的值。因此，您可以在本體的終止面上放置淺柱坑孔。
   • 錐坑孔具有指定的孔直徑、錐坑直徑、錐坑深度和錐坑角度。
6. 指定孔終止選項：

   終止

   • 「距離」定義孔的終止方式。使用正的孔深度值，沿與平物面或工作平面互垂的方向測量深度。
   • 「通過全部」使孔延伸通過所有面。
   • 「至」使孔終止於指定的平物面。選取要在其上結束孔終止的曲面。
     • 按一下「曲面」選取按鈕，可在選取的曲面或面上終止孔。
     • 終止面或本體與孔特徵不相交時，請勾選「延伸至」(如果已關閉)。
       註: 「延伸至」的預設設定為打開狀態。

     方向

     使用「距離」和「通過全部」終止選項時，可使用「方向」。

     • 「方向 1」(預設) 將孔方向指定為進入選取的面。
     • 「方向 2」會反轉孔方向。
     • 「對稱」僅適用於「鑽孔」-「簡單的孔」-「通過全部」孔類型。該選項會建立在兩個方向上擠出的對稱孔類型。

   • 鑽尖

     • 「平直」會建立平直鑽尖。
     • 「角度」會建立角度點。請在下拉式清單中指定角度標註，或在模型中選取幾何圖形，來測量自訂角度或展示標示。角度的正方向是以孔軸線為起點，正垂於平物面，逆時鐘測量出來的。
     • 「平面 W」會建立平頭鑽尖。在 2D 和 3D 註解中，將依照 ISO 標準使用鑽孔工具。
     • 「角度 V」會建立角度點。請在下拉式清單中指定角度標註，或在模型中選取幾何圖形，來測量自訂角度或展示標註。
     • 「角度 Y」可建立鑽尖做為孔深度參數的一部分。
7. 在選取「攻牙孔」或「推拔攻牙孔」類型時，會啟用「螺紋」。指定孔參數：
   • 「類型」指定螺紋類型。從標準螺紋清單中進行選取。

     ANSI 統一螺紋是英吋式螺紋類型範例。ANSI 公制是毫米式螺紋類型範例。NPT 是英吋式螺紋類型範例。ISO 推拔內部是毫米式螺紋類型範例。

   • 「大小」指定螺紋大小。從所選螺紋類型的標稱大小清單中進行選取。

     每個標稱大小均具有一個或多個可用節距。每個標稱大小和節距組合均具有一個或多個可用類別。

   • 「稱號」指定螺紋節距。

     節距是指平行於軸線所測量的，從一個螺紋上的一點到下一個螺紋上的對應點之間的距離。

     註: 如果使用英制單位，節距等於 1 除以每英吋螺紋數目。
   • 「直徑」顯示孔特徵類型的直徑值。此值與圖面視圖表示螺紋的方式相關。

     若要變更此值，請移至「工具」「選項」「文件設定」「模型」頁籤。變更「攻牙孔直徑」值。會根據 Thread.xls 中的螺紋規格，自動設定孔直徑。

   • 「類別」指定內螺紋的配合類別。
     註: 對於英制螺紋，字母 A 表示外螺紋，字母 B 表示內螺紋。使用較高數字以符合更精確、更配合的要求。例如，使用 2B 表示螺絲、螺栓、螺帽和其他一般應用，使用 3B 表示高度精確和緊密配合的需求。
   • 「全深」指定螺紋做為孔的全深，並且僅可針對攻牙孔進行指定。
   • 「方向」指定螺紋捲繞的方式。
     • 「左向」：從與孔軸線互垂的方向檢視時，螺紋會朝逆時鐘和回縮方向捲繞。逆時鐘旋轉時，會將左向螺紋螺栓推進螺帽。
     • 「右向」：從與孔軸線互垂的方向檢視時，螺紋會朝順時鐘回縮方向捲繞。右向螺紋的螺栓會在順時鐘轉動時向螺帽前進。
8. 指定「間隙孔」類型時，會啟用「結件」。
   • 「標準」指定結件標準。從清單中選取。
   • 「結件類型」指定結件類型。從清單中選取。
   • 「大小」用於從清單中選取結件大小。
   • 「配合」指定間隙孔與所選結件的配合 (「一般」、「緊」或「鬆」)。
9. 「進階設定」是包括下列項目的附加選項：

   • 「iMate」：在要建立的孔上自動放置 iMate。若要進一步瞭解 iMate，請參閱〈iMate 基本要點〉。
   • 「延伸起點」：將孔的起始面延伸至第一個與目標本體不相交的位置。「延伸起點」會移除在建立孔時產生的碎片。如果結果和預期不同，除選「延伸起點」可退回結果。



   註: 對於多重本體零件，「延伸起點」不會延伸到第二個本體。如果第二個本體與要移除的孔本體體積相交，則此行為會發生例外。相交區域會被移除。
10. 按一下「確定」；若要使用目前定義建立其他孔，請按一下「建立新孔」，並繼續使用「孔」指令。除了按一下「確定」，您也可以使用 Ctrl+Enter。

編輯孔特徵

在模型瀏覽器中，執行以下其中一項作業來編輯孔特徵：

• 按兩下特徵節點。
• 在特徵節點上按一下右鍵，然後選取「編輯特徵」。

會顯示「性質」面板，讓您修改孔特徵參數。

需要其他孔？按一下「草圖」軌跡文字，加入孔中心，然後按一下「孔」軌跡文字，便會加入孔。

值欄位會顯示在「性質」面板和編輯控制圖元區中。可以用來指定標註值或用於表示值的方程式。您也可以在圖元區或圖形區域中編輯參數。使用鍵盤輸入編輯孔標註時，您可以切換為使用滑鼠和操控點，而無需按一下另一個指令來選取操控點。

值欄位具有圖示列功能表來顯示最近使用的值，以及其他工具來指定輸入內容。選項包括：

• 測量 - 啟用「測量」指令，並使用測量值做為欄位的輸入內容。
• 選取特徵標註 - 按一下具有您要使用之標註的特徵，然後選取您要使用的標註。所選標註參數會指定給值欄位。
• 公差... - 顯示特徵「公差」對話方塊，供您使用。

刪除孔特徵

刪除孔特徵時，您也可以刪除包含參考標註和投影幾何圖形的基本草圖。

若要刪除孔特徵，請執行以下其中一項作業：

• 在模型瀏覽器中，以滑鼠右鍵按一下特徵節點，然後選取「刪除」。

• 將「選取」設定為「特徵優先度」，然後選取孔特徵。

如果需要，請在「刪除特徵」對話方塊中繼續進行選取，並按一下「確定」。

使用軌跡編輯特徵與草圖名稱

建立或編輯孔特徵時：

1. 按一下您要編輯的軌跡文字，以啟用該文字。
2. 再次按一下該文字，以進入編輯模式。
3. 修改該文字。
4. 按 Enter 鍵以交付變更。
