分析元素連接規則

對齊過程不只會將元素投影至格線和樓層，還會根據以規則為基礎的自動化邏輯，修剪分析元素或將分析元素延伸至格線交點 (如果元素在定義的公差內)。

請參閱將整個建築的分析模型與格線和樓層對齊

但是有時候分析元素不在這些公差內。此時，如果關聯的實體元素連接，則會使用物件特定的規則連接分析元素。

這些規則會尋找特定情況：

• 牆相交。
• 主樑與其支撐牆和支撐柱的連接。
• 次要樑與其支撐樑的連接。

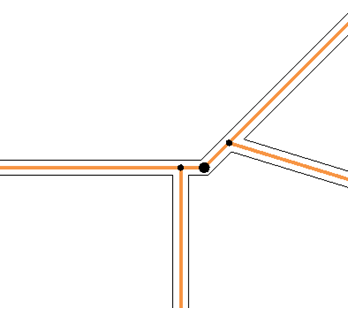

牆相交

牆相交規則會在選取項目中尋找連接的實體牆是否有未連接的分析關聯元素。

如果有則將這些元素連接。

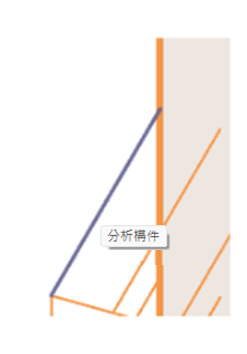

主樑與其支撐牆和支撐柱的連接

此規則會在選取項目中尋找透過端點連接到實體牆和/或柱的實體樑，是否有未連接的分析關聯元素。

如果有則將這些元素連接。

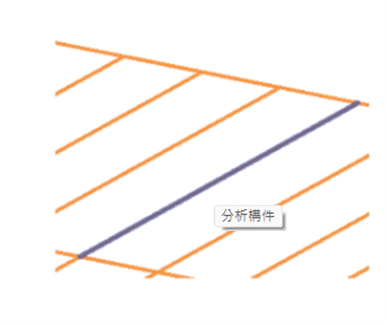

次要樑與其支撐樑的連接

此規則會在選取項目中尋找透過端點由其他實體樑支撐的實體樑，是否有未連接的分析關聯元素。

如果有則將這些元素連接。
