簡化鋼筋混凝土設計的同時，鋼筋續接器會連接相鄰的鋼筋。
使續接器及其連接的鋼筋交互作用，方法是修改它們的實際標註。根據接點需使用續接器，續接器會將端點處理套用至連接的鋼筋。鋼筋幾何圖形會縮減以配合與續接器的連接。
續接器族群具有可自訂的幾何圖形。幾乎任何類型的續接器您都可以使用 2D 和 3D 視圖中的個別表現法來進行建立及修改。類型參數定義尺寸、續接器連接的鋼筋大小，及套用至鋼筋的端點處理。
剖面視圖中的續接器可見性
與鋼筋相似，續接器：
- 可以加到明細表中。
- 可用於群組和組合。
- 可匯出為各種格式。
- 會擴展到集中的鋼筋。
- 可以指定具有唯一續接器編號的主體隔板。
- 可以透明方式在主體中檢視。但是，在 3D 視圖中會一律將續接器視為實體。
- 可以加上標籤。
續接器視角
勾選「對齊至視圖」選項後，續接器幾何圖形會自動旋轉為以 2D 視圖中相同的方式顯示。當對齊至視圖時，以及剖面 (或任何視圖) 平面與鋼筋方向之間的角度大於 75 度時，續接器也會隱藏。
在 3D 視圖中，續接器幾何圖形則永遠與鋼筋端點對齊。旋轉續接器時，這是預設位置。
顯示在自由造型鋼筋集中對齊鋼筋端點的續接器範例。
若要在 2D 視圖中以擬真方式顯示續接器，而不考慮視角，您可以編輯續接器族群，並且不勾選「對齊至視圖」選項。確保族群中的實體幾何圖形設定為在所有視圖中顯示，並刪除所有符號線幾何圖形。
若要讓族群中的任何實體元素在所有視圖中展示，您可以編輯族群、選取實體元素，移至「性質」選項板
「可見性/圖形取代」，並勾選「專案平面、剖面和高程視圖」選項。
| 族群規劃 |
|
|
|
| 平面 |
 |
 |
|
| 剖面 |
 |
 |
|
| 在影像的左側，視角 ≤ 75°時，續接器可見。 | 在影像的右側，視角 > 75°時，續接器不可見。 | 無論視角為何，續接器都可見。 | |

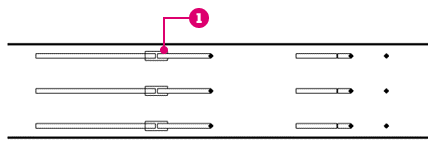

續接器在 2D 視圖中展示符號表現法。

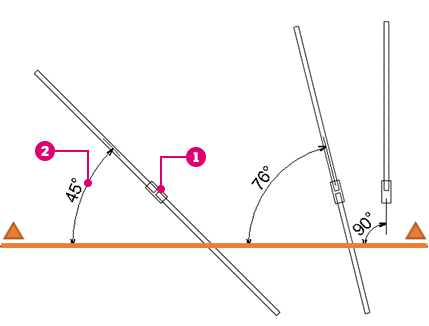

鋼筋與剖面視圖平面之間的角度。

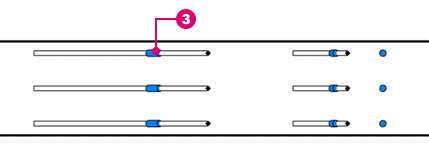

續接器在所有視圖中展示實體表現法。
提示: 透過不勾選續接器族群中的「對齊至視圖」，並塑型錨栓的完整 3D 幾何圖形，使用續接器為後拉錨栓塑型。
| 平面視圖 | 第 1 部分 | 剖面 2 |
|---|---|---|
 |
 |
 |
