放置鋼筋續接器

使用續接器將接合或相鄰的鋼筋實體接合在一起。

影片：放置鋼筋續接器

1. 按一下「結構」頁籤 「鋼筋」面板 (鋼筋續接器)
2. 按一下如何放置續接器：
   • 「修改 | 插入鋼筋續接器」頁籤 「放置選項」面板 (放置在鋼筋末端)
   • 「修改 | 插入鋼筋續接器」頁籤「放置選項」面板 (放置在兩條鋼筋之間)
3. 在「性質」選項板頂端的「類型」選取器中，選取所需的鋼筋續接器類型。鋼筋續接器大小將自動調整，以符合您嘗試連接的鋼筋，或符合您為已連接的鋼筋設定的大小。如果專案中不存在相符的續接器類型，將建立新的續接器類型。
4. 在鋼筋上放置續接器。
   • 如欲放置在鋼筋端點上，請選取所需的鋼筋端點。
   • 如欲放置在兩條鋼筋間，請選取兩個有效的鋼筋實體。選取的第二條鋼筋將會為續接器重新定位並縮減 (如有需要)。
     若為要連接兩個鋼筋實體的續接器，則連接的端點距離不可超過 10 倍的鋼筋直徑。鋼筋之間的偏移不可超過 3 鋼筋直徑。



     續接器放置公差

在弧形鋼筋之間放置鋼筋續接器

若要在兩條弧形鋼筋之間放置鋼筋續接器，兩條鋼筋必須有相同的中心。

• 在「專案瀏覽器」中複製並自訂既有的端點處理。

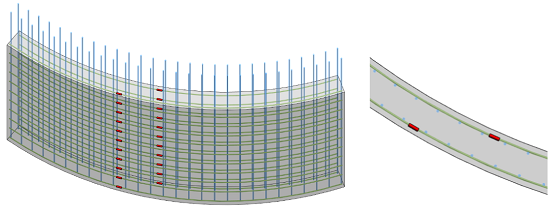

• 使用鋼筋續接器可連接圓形混凝土結構中的相切弧形鋼筋：



• 鋼筋端點必須在 10 個直徑的續接器公差內才能連接。
• 只有當續接器未切割任一條鋼筋的任何部分 (它們仍在相切位置) 時，沒有相同中心的相切弧鋼筋才能連接。

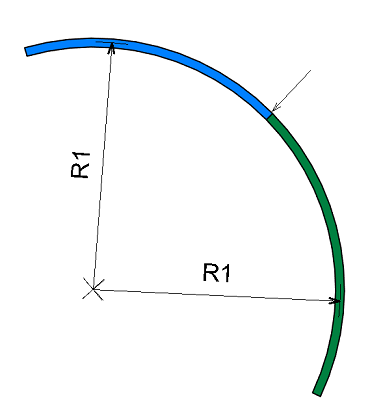

非相切。

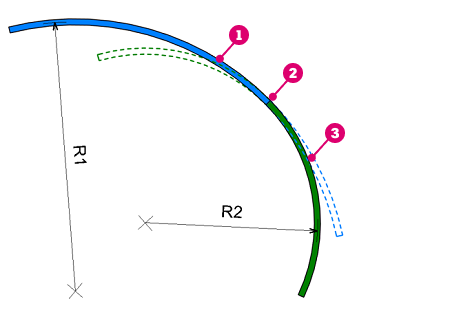

相切。

非相切。

提示: 若要連接未對齊的鋼筋，請對其中一條鋼筋加入續接器，然後將端點處理變更為另一條鋼筋，才能針對續接器連接組裝接合。
