放置鋼筋集

在主體的剖面視圖加入鋼筋的線性設定。

您可以建立垂直於鋼筋草圖平面的鋼筋集，並定義鋼筋數和/或鋼筋間距。使用鋼筋集可提供大量相同的鋼筋，加快完成加入鋼筋的程序。

1. 在任何視圖中，選取要接收鋼筋的主體。
2. 按一下「修改 <元素>」頁籤「鋼筋」面板 (鋼筋)。
   註: 對於是有效鋼筋主體的元素而言，此工具也會出現在選取項目的關聯式頁籤上。
3. 在「修改 | 放置鋼筋」頁籤 「鋼筋集」面板上選取集配置。
   • 固定數目：鋼筋間距可以調整，但鋼筋數是固定的，根據您的輸入而定。
   • 最大間距：您指定鋼筋之間的最大距離，但鋼筋數會變更，根據第一根和最後一根鋼筋之間的距離而定。
   • 間距與數目：您為數目和間距指定常數值。
   • 最小淨間距：您指定鋼筋之間的最小距離，而鋼筋數會變更，根據第一根和最後一根鋼筋之間的距離而定。即使鋼筋大小變更，此間距仍保持不變。
4. 根據您的選擇，在「修改 | 放置鋼筋」頁籤 「鋼筋集」面板上輸入「數量」或「間距」的值，或二者都輸入。
5. 如果您將標準型式鋼筋集放置在箍筋/箍筋型式鋼筋旁，標準鋼筋將沿著箍筋/箍筋的邊緣鎖點。這包括箍筋/箍筋的直邊、圓角和彎鉤。
6. 按一下以在主體中放置鋼筋集。


   您可以將鋼筋集當做包含數量和間距資訊的單一物件，為其加上標籤和製作明細表。鋼筋集提供比標準鋼筋陣列更好的效能。

   選取鋼筋集以修改。根據配置規則，您可以修改鋼筋集的性質，或使用鋼筋集兩端的造型控點。

   • 固定數目：拖曳造型控點會修改鋼筋集中各鋼筋實體之間的距離。
   • 最大間距：拖曳造型控點會修改鋼筋集中鋼筋實體的數目，同時讓距離維持在不大於您定義的最大間距。
   • 最小淨間距：拖曳造型控點會修改鋼筋集中鋼筋實體的數目，同時讓距離維持在不小於您定義的最小淨間距。
7. 若要隱藏鋼筋集中的第一根和最後一根鋼筋，請選取集。鋼筋集兩側都會顯示勾選方塊。


   除選某個勾選方塊會隱藏對應的鋼筋。




   鋼筋會隱藏，但不會從鋼筋集中移除。它會回應鋼筋保護層和鋼筋集造型控點。

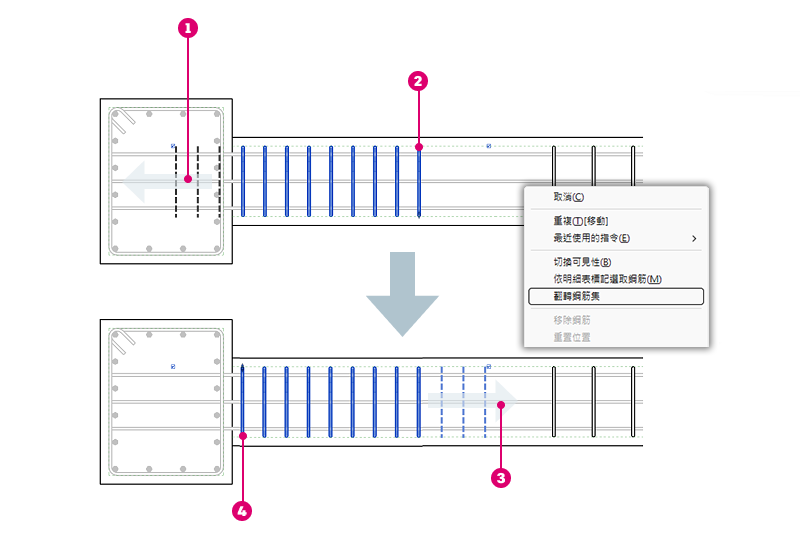

翻轉鋼筋集方向

1. 選取要翻轉的鋼筋集。
2. 按一下右鍵，然後從功能表中選取「翻轉鋼筋集」。
3. 集的第一根鋼筋現在是集另一端的鋼筋。

	集的展開方向。
	「間距與數目」集的第一根鋼筋。
	集的展開方向。
	「間距與數目」集翻轉後的第一根鋼筋。
