建立鏈節類型族群

瞭解如何對一個鏈節類型族群範例進行建模。

建立鏈節類型族群的最簡單的方法就是複製相應的空心類型族群。已經設定元素幾何圖形，並且既有孔可能有助於對節進行定位。

1. 開啟空心類型族群 (例如 hcs_20.rfa) 並使用新名稱 (例如 hcs_20_Strandtype1.rfa) 將其儲存。
2. 切換至「前」視圖，並建立節作為圓柱擠出。擠出直徑必須是垂直和水平虛擬元素中節的確切直徑。擠出可以具有任何長度。
   • 建立擠出：建立「表單」「擠出」。
   • 建立圓：「修改 | 建立擠出」「繪製」「圓」。 使用節直徑繪製一個圓並大致定位它。
   • 完成編輯擠出：「修改 | 建立擠出」「模式」「完成編輯模式」。

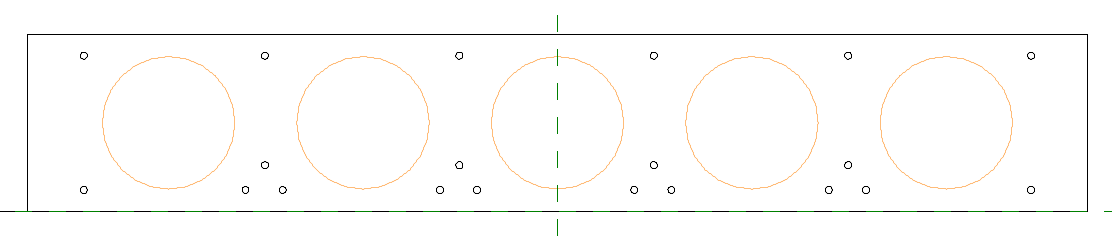

   • 建立新擠出或複製所有節的既有擠出。使用標註線精確定位節：

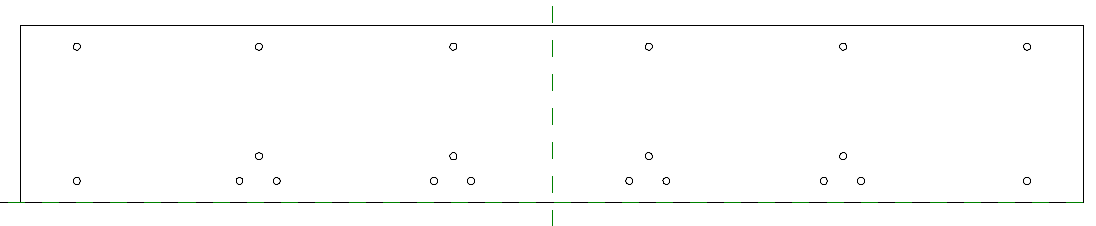

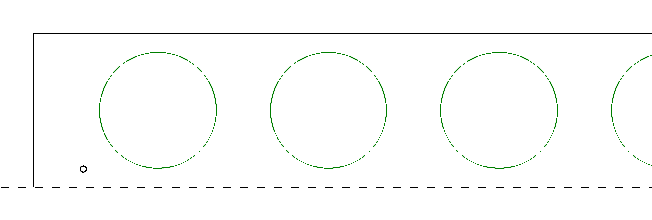

   • 從族群中刪除孔 (空心擠出)：



   • 從族群中刪除參數：「建立」「性質」「族群類型」。 選取每個參數，然後按一下「移除」。
   • 如果已定義族群，則必須將其更名以與鏈節類型族群的名稱相符 (例如，不含 .rfa 字尾的檔名)。
   • 關閉對話方塊並儲存新族群。
