建立具有橢圓形輪廓的空心族群

瞭解如何建立具有橢圓形輪廓的空心族群。

1. 使用「公制一般模型面基礎.rft」樣板建立新的族群。
2. 選取「3D 前」視圖。
3. 按一下「建立」頁籤 「基準」面板 (「參考平面」)。

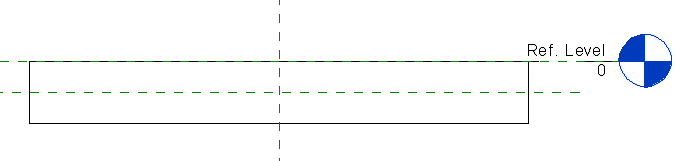

4. 在基板擠出的中間放置新的水平參考平面：



5. 選取新的參考平面。
6. 在「性質」選項板中：
   • 將「是參考」參數指定為「選取中心 (立面)」。
   • 選取「定義原點」。
7. 按一下「建立」頁籤「塑形」面板 「空心形式」 (空心擠出)。
   註: 只有在使用族群編輯器中時，才能存取「建立」頁籤。

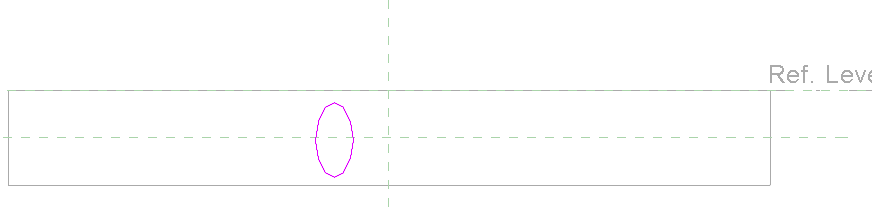

8. 使用「繪製」面板上的「橢圓」工具，在新參考樓層下面建立新橢圓：



9. 選取橢圓。
10. 在「性質」選項板中，選取「中心標記可見」。
11. 從橢圓的中心標記到參考平面定義的原點，建立兩個標註線：

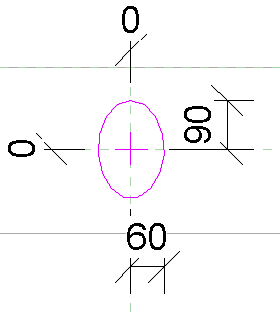

12. 選取橢圓，將兩個標註值都設定為 0 以將橢圓移到原點，並鎖住以建立橢圓到參考平面所定義原點的約束標記：



13. 為橢圓的兩個半徑建立標註線：



14. (可選) 在「參數性質」中，為半徑的標註線定義參數。例如，Radius_Vert 和 Radius_Horiz。

    僅當建立了不同大小孔的族群類型時，才需要類型參數。

15. 按一下「修改 | 建立擠出」頁籤「模式」面板 (完成編輯模式)。

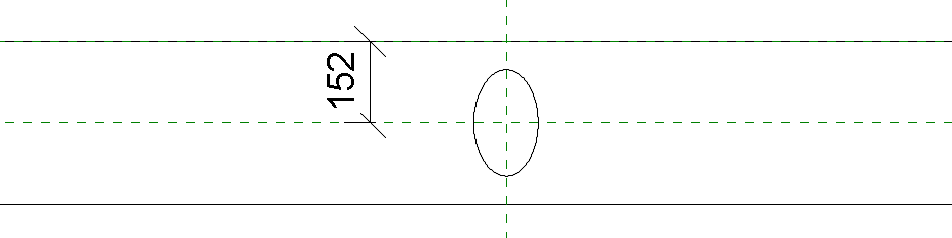

16. 建立從先前建立的參考平面到頂部邊的標註線。

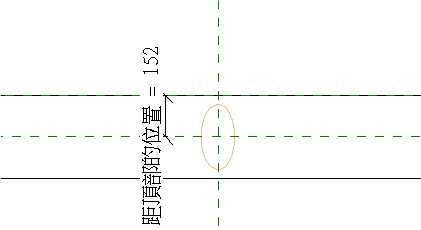

17. 將頂部實體參數中的「位置」作為共用參數加入到此標註線。

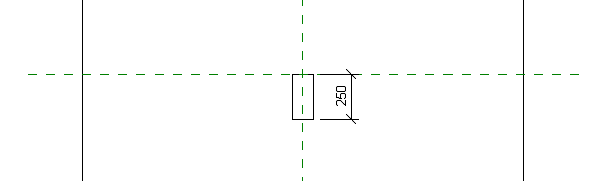

18. 開啟樓板平面參考。樓層視圖，然後選取空心突出物件。在「性質」中，設定「擠出起點」為 0.0。然後，按一下「擠出終點」旁邊的按鈕，並將此作為實體參數併入「實體長度」共用參數。請確認原點參考平面處的擠出起點：



19. 「建立」頁籤「性質」面板 (族群品類與參數)。選取：
    • 載入時使用空心切割
    • 共用
20. 按一下「確定」。
21. 按一下「建立」頁籤「性質」面板 (族群類型)。

    在此範例中，建立兩種類型 - 40x80 和 60x90：

    • 按一下 (新類型)，鍵入名稱 (40x80)，並修改參數。
    • 按一下 (新類型)，鍵入名稱 (60x90)，並修改參數。
22. 按一下「確定」以儲存檔案。
