建立標準牆連接器族群

瞭解如何為實心牆建立標準連接器族群。

標準牆連接的幾何圖形是任意，但是，它們必須符合一些準則。此範例是公制族群，但您同樣可以建立英制版本。

• 在前立面中，必須在水平參考樓層下方繪製幾何圖形，並相對於垂直參考平面居中。
• 從頂部檢視時，幾何圖形必須繪製在水平參考平面的右側。
• 必須建立共用參數「實體高度」，表示實體中接頭幾何圖形的高度。
• 在「性質」選項板中的「其他」下，必須選取「載入時使用空心切割」。

1. 使用「公制一般模型面基礎.rft」樣板建立新的族群。
2. 在「性質」選項板中的「其他」下，選取「載入時使用空心切割」。
3. 開啟前立面視圖。

4. 按一下「建立」頁籤 「塑形」面板 (擠出)。
註: 只有在使用族群編輯器中時，才能存取「建立」頁籤。
5. 按一下「修改 | 建立擠出」面板 「繪製」面板 (線)。

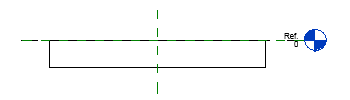

6. 在水平參考樓層下，為標準牆連接繪製幾何圖形。梯形的頂部水平邊緣必須是已接合於垂直參考平面的兩條線，並在水平參考平面上繪製。

7. 按一下「建立」頁籤 「性質」面板 (族群類型)。
8. 在「族群類型」對話方塊中，為下列類型性質加入適當值。
   • 深度
   • 內側寬度
   • 外側寬度
9. 使用適當的公式加入下列類型性質。
   • 內側寬度一半：內側寬度/2
   • 外側寬度一半：外側寬度/2
10. 按一下「確定」關閉「族群類型」對話方塊。
11. 按一下「標註」頁籤 「尺寸」面板 (對齊)。
12. 為 5 類參數放置標註。
13. 為每個標註選取並指定正確標示。



14. 按一下「修改 | 建立空心擠出」頁籤 「模式」面板 (完成)。
15. 開啟參考樓板平面視圖。
16. 選取擠出，並使用造型控點，拖曳水平參考平面上方的頂部邊緣為其高度的兩倍。
17. 拖曳底部邊緣鎖點至水平參考平面，然後鎖住。



18. 按一下「建立」頁籤 「性質」面板 (族群類型)。
19. 建立共用參數具名實體高度，並指定適當的值。
20. 按一下「確定」關閉「族群類型」對話方塊。
21. 按一下「標註」頁籤 「尺寸」面板 (對齊)。
22. 為連接幾何圖形的高度放置標註。
23. 選取尺寸，並將其標示為「實體高度」。



24. 按一下「建立」頁籤 「性質」面板 (族群類型)。
25. 為標準牆連接建立族群類型。
26. 按一下「確定」關閉「族群類型」對話方塊。
27. 儲存族群。

    標準墻連接族群可以儲存並載入到您的專案中。
