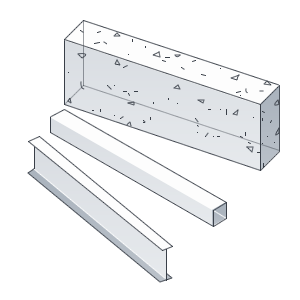

樑
使用樑工具,將承重結構元素加入至建築模型。
「結構」頁籤
「結構」面板
(樑)
本節主題
關於樑的結構用途
樑的結構用途性質通常會根據支撐樑的結構元素自動指定。不過,可在放置樑的前後變更用途。
關於放置樑
最好先加入網格和柱,然後再建立樑。
繪製樑
使用「樑」工具來繪製個別的樑例證。
利用網格工具放置樑
使用「網格」工具來選取網格線,在其他結構元素 (如柱、結構牆和其他樑) 之間自動放置樑。
繪製彎曲樑
在平面視圖或立面視圖繪製彎曲樑。
樑修改
您可使用常用的元素編輯工具,以對齊、移動、複製和調整樑。
關於樑控點
樑控點也是樑的貼附點。樑控點顯示為填滿的小圓,用於指示所選取樑的端點貼附至柱或牆的位置。
顯示力矩符號
指定樑以顯示抗彎矩構架或懸臂樑連接符號。
放置多個框架標籤和定點高程
將多個樑標籤、註解和定點高程放置於選取的樑上,或目前視圖及連結模型中的所有樑上。
影片:升級舊式專案中的鋼框架族群
更新舊式專案中包含新參數和舊型參數的鋼詳圖族群。
升級鋼樑和斜撐族群
Autodesk Revit
2014 之前建立的專案將需要手動升級鋼樑族群,才能完全移除舊參數及其行為。
樑實體性質
修改樑實體性質來變更樓層偏移、幾何圖形對正方式、階段資料等等。
樑類型性質
修改樑類型性質來變更凸緣寬度、腹板厚度、識別資料等等。
樑族群性質
修改樑族群,以定義特定行為或套用到該族群中所有類型的識別資料。
