放置不同的鋼筋集

在由傾斜面組成的主體內放置不同的鋼筋集。

1. 按一下「結構」頁籤「鋼筋」面板 (「鋼筋」)。
   • 在「鋼筋集」面板中，指定要在鋼筋集分佈之鋼筋的「配置」、「數量」和「間距」。
   • 在適當的面板上指定鋼筋集的「放置平面」和「放置方位」。
2. 按一下「修改|放置鋼筋」頁籤 「集類型」面板 (不同的鋼筋集)。
3. 在有效的主體內按一下，以放置不同的鋼筋集。

4. 使用鋼筋集的造型控點來調整定位 (如果需要)。

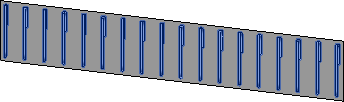

不同的鋼筋集僅能放置在直線傾斜面上。目前不支援弧。

因為不同的鋼筋集取決於約束，所以不同的分佈將遵循該路徑。在具有非互垂邊的多邊形中，這可能需要兩個或更多的鋼筋集，才能填滿主體。

註: 「性質」選項板中列示的標註參數表示鋼筋集的第一個鋼筋。

選取既有的鋼筋集，然後按一下「修改|結構鋼筋」頁籤 「集類型」面板 (不同的鋼筋集)，以將其轉換為不同的鋼筋集。

不同鋼筋集中的鋼筋可以加上標籤，並排入明細表中，如其他鋼筋一般。
