放置鋼筋網範圍

使用常用的草圖工具，以定義鋼筋網片材覆蓋區域系統的邊界。

1. 按一下「結構」頁籤「鋼筋」面板 (結構鋼筋網範圍)。
2. 選取要接收鋼筋網範圍的樓板、牆或基板。
3. 按一下「修改 | 建立織物邊界」頁籤「繪製」面板 (邊界線)。
4. 繪製封閉迴路草圖。

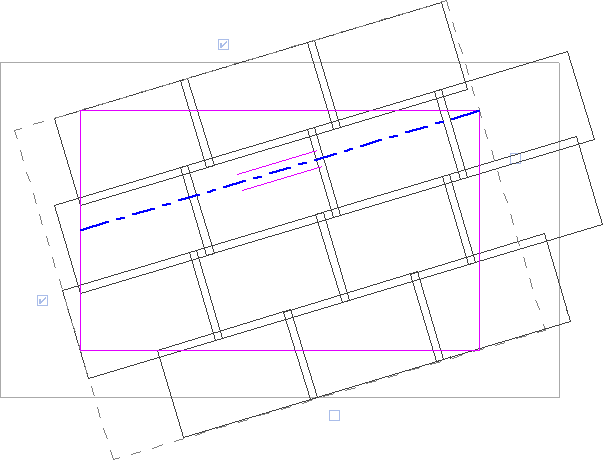

   註: 平行線符號指示鋼筋網範圍的主筋方向邊緣。在草圖模式中，您可以變更此區域的主筋方向。鋼筋網範圍的主筋方向非常重要，因為它決定了鋼筋網片材的旋轉。鋼筋網片材內的主要線材平行於主筋方向。每個鋼筋網範圍都有矩形外層 (虛線) 和邊緣控制項。

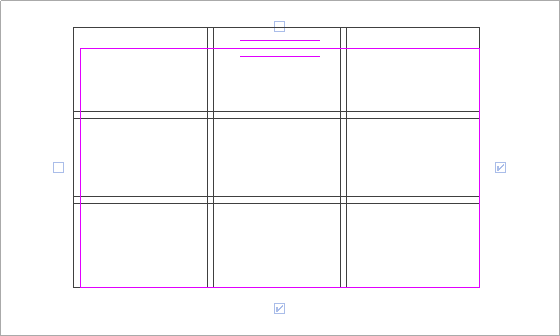

5. 選取控制項，以確定鋼筋網片材配置的起始/結束邊緣。

   使用這些控制項，您可以指示鋼筋網片材對齊和搭接接合值。您應至少選取 2 個相鄰的控制項來建立正確鋼筋網片材配置。鋼筋網片材配置會將鋼筋網片材調整到鋼筋網邊界。鋼筋網片材是按主體中的草繪式邊界和開口進行切割。


   註: 若要變更鋼筋網配筋的圖形參數，請按一下「視圖」頁籤「圖形」面板 (可見性圖形)，然後修改「結構鋼筋網範圍」或「結構鋼筋網配筋」下的參數。
6. 在「鋼筋網範圍性質」選項板的「營造」區段中選取搭接接合位置。
7. 按一下「修改 | 建立鋼筋網邊界」頁籤「模式」面板 (完成編輯模式)。
8. 若要將符號和標籤自動地放置在完成的草圖上，請在「鋼筋網範圍性質」選項板的「識別資料」下的視圖參數內選取標籤新成員中的正確視圖。


   Revit 會分別為每個鋼筋網片材放置鋼筋網符號和標籤。
